Die Rastkerbe bei Rastriegeln GN 721.1 bewirkt, dass der Raststift in der eingezogenen Position gehalten wird.
Bei symmetrischer Anordnung mehrerer Rastriegel erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige Betätigung, z.B. indem immer nach außen gedreht werden muss um zu entriegeln.
Technische Daten
| Bolzendurchmesser d1 | 10 |
|---|
| Aufnahmegewinde d2 | M 20 x 1,5 |
|---|
| Form | RAK - Riegel rechtssteigend, mit Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 20 |
|---|
| l1 | 69 |
|---|
| l2 | 12 |
|---|
| l3 | 37 |
|---|
| l4 | 37 |
|---|
| l5 | 52 |
|---|
| Federdruck in N ≈ Anfang | 21 |
|---|
| Ende | 57 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,162 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 721.1 |
|---|
| Bestellbezeichnung | GN 721.1-10-M20X1,5-RAK |
|---|
| EAN | 4045525131521 |
|---|

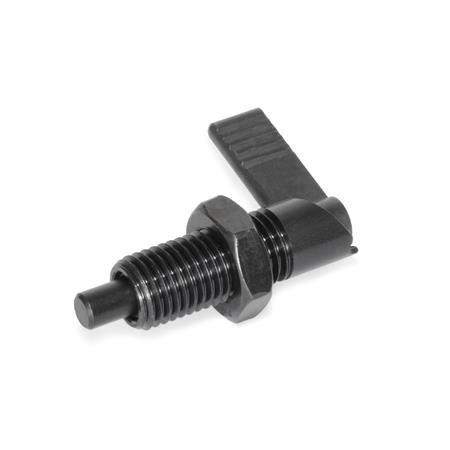

| Ganter-Bezeichnung | Rastriegel, Stahl, mit Rastfunktion |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
