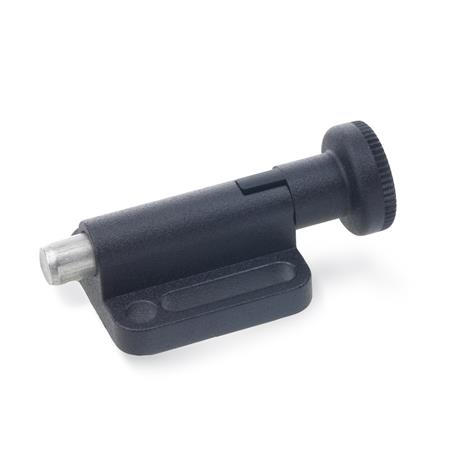

Rastbolzen mit Rastsperre GN 417, Stahl, mit Knopf, mit und ohne Rastsperre – Ganter GN 417-10-C
Maßzeichnung Ganter GN 417-10-C
Preview: Rastbolzen mit Rastsperre GN 417, Stahl, mit Knopf, mit und ohne Rastsperre – Ganter GN 417-10-C
Preview: Maßzeichnung Ganter GN 417-10-C
Rastbolzen mit Rastsperre GN 417, Stahl, mit Knopf, mit und ohne Rastsperre
Rastbolzen mit Rastsperre GN 417, Stahl, mit Knopf, mit und ohne Rastsperre – Ganter GN 417-10-C
Maßzeichnung Ganter GN 417-10-C
Mobile Preview: Rastbolzen mit Rastsperre GN 417, Stahl, mit Knopf, mit und ohne Rastsperre – Ganter GN 417-10-C
Mobile Preview: Maßzeichnung Ganter GN 417-10-C

Rastbolzen mit Rastsperre GN 417, Stahl, mit Knopf, mit und ohne Rastsperre

Art.Nr.:
417-10-C
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher.

    Rastbolzen mit Rastsperre (Form C) werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

    Technische Daten

    Bolzendurchmesser d110
    FormC - mit Rastsperre, mit Knopf
    WerkstoffZD - Zink-Druckguss
    b139
    b2 Form B35
    Form C40
    b314,5
    b46,5
    d225
    h114,5
    h26
    h321,75
    k127
    k26
    k315
    k4 Form B13,5
    l110
    l222,5
    Federdruck in N ≈ Anfang4
    Ende25
    RoHSJa
    Gewicht0,096 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 417
    BestellbezeichnungGN 417-10-C
    EAN4045525930308
    Ganter-BezeichnungRastbolzen, Stahl, mit Knopf, mit und ohne Rastsperre
    BestelleinheitStück
    Zolltarifnummer73181900
    eCl@ss 5.1.423100190
