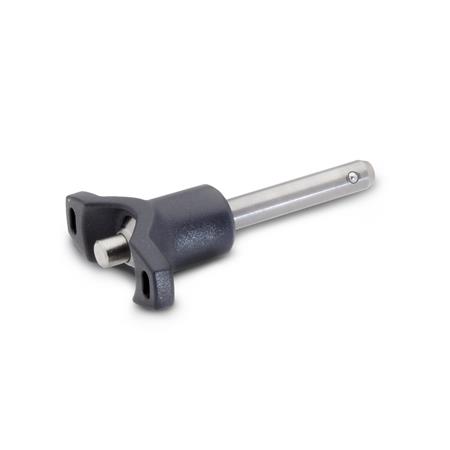

Kugelsperrbolzen GN 113.7 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
Technische Daten
| Bolzendurchmesser d1 | 8 |
|---|
| Spannlänge l1 | 20 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 9,5 |
|---|
| d3 | 48 |
|---|
| d4 | 18 |
|---|
| l2 | 8,2 |
|---|
| l3 | 31 |
|---|
| m | 20,5 |
|---|
| Aufnahmebohrung | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,039 kg |
|---|

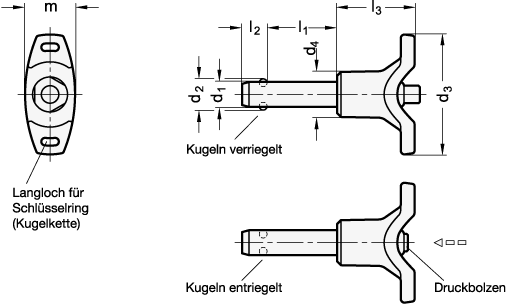

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 113.7 |
|---|
| Bestellbezeichnung | GN 113.7-8-20 |
|---|
| EAN | 4045525745971 |
|---|
| Ganter-Bezeichnung | Kugelsperrbolzen, Bolzen Edelstahl 1.4305, T-Griff Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
