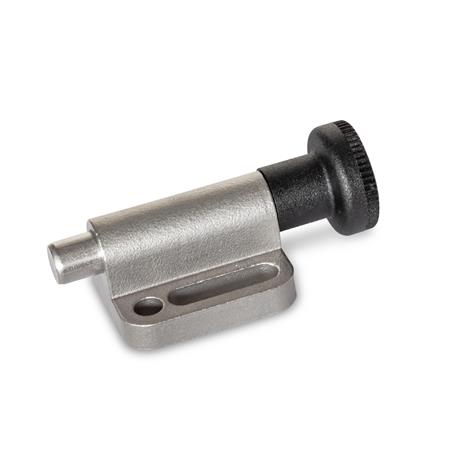

Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher.
Rastbolzen mit Rastsperre (Form C) werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht und durch eine Rastkerbe in Position gehalten.
Die Edelstahl-Ausführungen ermöglichen die Verwendung der Rastbolzen in aggressiveren Umgebungen.
Technische Daten
| Bolzendurchmesser d1 | 8 |
|---|
| Form | B - ohne Rastsperre, mit Knopf |
|---|
| Werkstoff | NI - Edelstahl-Feinguss |
|---|
| b1 | 34 |
|---|
| b2 Form B | 33 |
|---|
| Form C | 37,5 |
|---|
| b3 | 12 |
|---|
| b4 | 5,4 |
|---|
| d2 | 21 |
|---|
| h1 | 12,5 |
|---|
| h2 | 6 |
|---|
| h3 | 18,5 |
|---|
| k1 | 23 |
|---|
| k2 | 5,5 |
|---|
| k3 | 12 |
|---|
| k4 Form B | 15,5 |
|---|
| l1 | 8 |
|---|
| l2 | 18 |
|---|
| Federdruck in N ≈ Anfang | 6 |
|---|
| Ende | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,065 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 417 |
|---|
| Bestellbezeichnung | GN 417-8-B-NI |
|---|
| EAN | 4045525566767 |
|---|
| Ganter-Bezeichnung | Rastbolzen, Edelstahl, mit Knopf, mit und ohne Rastsperre |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
