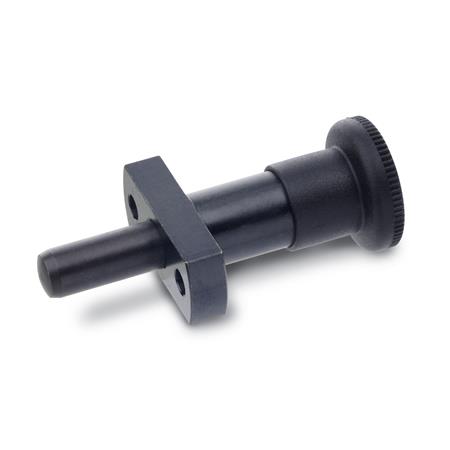

Rastbolzen GN 817.3 ermöglichen zusammen mit Positionierbuchsen DIN 172 / DIN 179 präzise Positionierungen.
Die Buchsen werden zur Führung des Bolzens, sowie für die Rastbohrung eingesetzt. Die Bolzen und Buchsen sind gehärtet und geschliffen. Größere Führungslängen erhöhen die Präzision zusätzlich.
Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Technische Daten
| Bolzendurchmesser d1 | 8 |
|---|
| Länge l1 | 26 |
|---|
| Form | B - ohne Rastsperre |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 Rastweg | 10 |
|---|
| l3 | 16 |
|---|
| b | 16 |
|---|
| d2 | 28 |
|---|
| d3 | 5,5 |
|---|
| d4 | 38 |
|---|
| k | 26 |
|---|
| l4 | 51 |
|---|
| l5 | 8 |
|---|
| l6 | 27 |
|---|
| Federdruck in N ≈ Anfang | 8,5 |
|---|
| Ende | 28 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,077 kg |
|---|

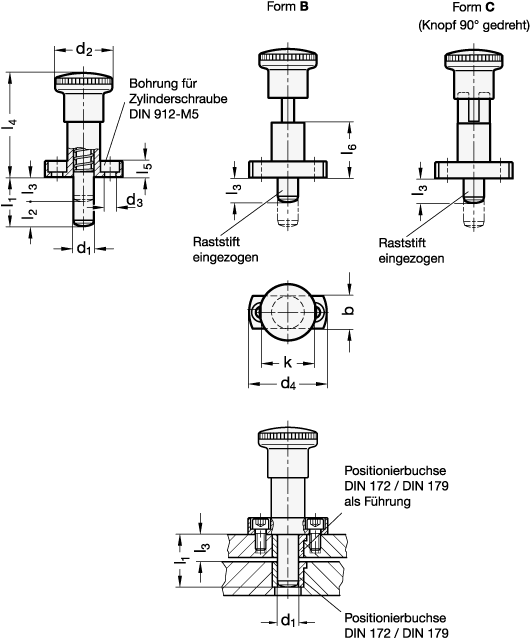

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 817.3 |
|---|
| Bestellbezeichnung | GN 817.3-8-26-B |
|---|
| EAN | 4045525444751 |
|---|
| Ganter-Bezeichnung | Rastbolzen mit Präzisionspositionierung, Raststift zylindrisch |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
