Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Technische Daten
| Bolzendurchmesser d1 | 4 |
|---|
| Rastweg l1 | 4 |
|---|
| Form | B - ohne Rastsperre, ohne Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | M 8 x 1 |
|---|
| d3 | 16 |
|---|
| d4 | M 3 |
|---|
| d5 | 7 |
|---|
| k | 14 |
|---|
| l2 | 35 |
|---|
| l3 | 16 |
|---|
| l4 | 5 |
|---|
| l5 | 4,5 |
|---|
| l6 | 2,5 |
|---|
| sw | 10 |
|---|
| Federdruck in N≈ Anfang | 4,5 |
|---|
| Ende | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,012 kg |
|---|

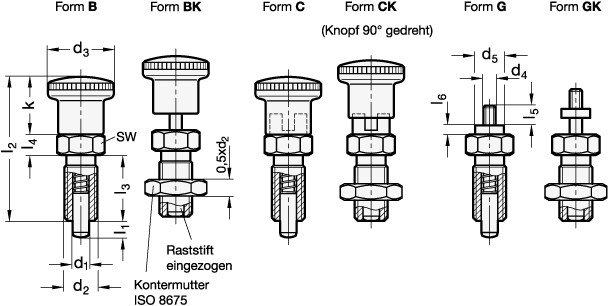

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 817 |
|---|
| Bestellbezeichnung | GN 817-4-4-B |
|---|
| EAN | 4045525384408 |
|---|
| Ganter-Bezeichnung | Rastbolzen, Stahl / Kunststoff-Knopf |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
