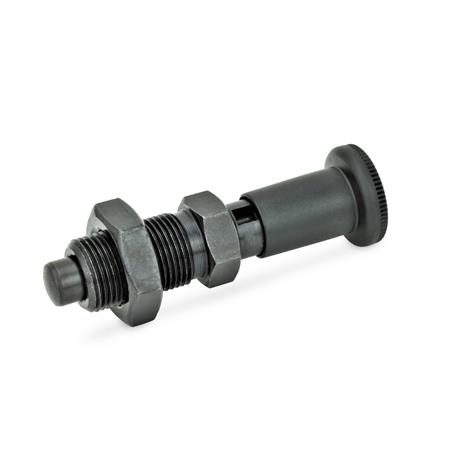

Rastbolzen GN 817.2 entsprechen GN 817, jedoch haben sie einen längeren Bedienungsknopf.
Form C / CK wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Technische Daten
| Bolzendurchmesser d1 | 5 |
|---|
| Rastweg l1 | 8 |
|---|
| Form | CK - mit Rastsperre, mit Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | M 10 x 1 |
|---|
| d3 | 19 |
|---|
| k | 24 |
|---|
| l2 | 48 |
|---|
| l3 | 18 |
|---|
| l4 | 6 |
|---|
| sw | 12 |
|---|
| Federdruck in N ≈ Anfang | 5 |
|---|
| Ende | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,035 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 817.2 |
|---|
| Bestellbezeichnung | GN 817.2-5-8-CK |
|---|
| EAN | 4045525636910 |
|---|
| Ganter-Bezeichnung | Rastbolzen, Stahl mit langem Bedienungsknopf |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
