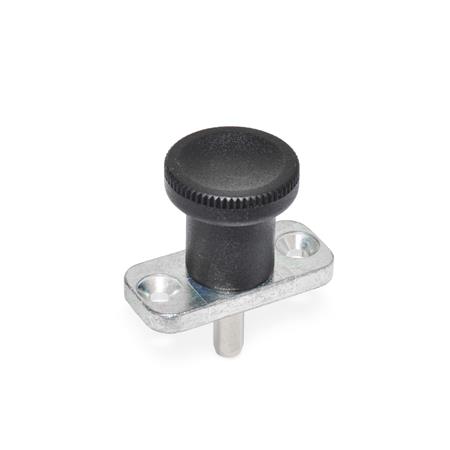

Rastbolzen mit Rastsperre GN 608.6 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Die Rastbolzen GN 608.6 zeichnen sich durch eine kleine Bauhöhe aus. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.
Technische Daten
| Bolzendurchmesser d1 | 6 |
|---|
| Länge l1 | 6 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b1 | 40 |
|---|
| b2 | 18 |
|---|
| d2 | 10 |
|---|
| d3 | 25 |
|---|
| d4 | 4,3 |
|---|
| d5 | 8,3 |
|---|
| k | 30 |
|---|
| l2 | 37 |
|---|
| l3 | 2,5 |
|---|
| l4 | 4,5 |
|---|
| l5 Rastweg | 6 |
|---|
| Federdruck in N ≈ Anfang | 9 |
|---|
| Ende | 25 |
|---|
| Axiale Beslastbarkeit in N | 400 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,030 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 608.6 |
|---|
| Bestellbezeichnung | GN 608.6-6-6 |
|---|
| EAN | 4045525309289 |
|---|
| Ganter-Bezeichnung | Rastbolzen, mit Rastsperre, Raststift Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
