Druckstückhalter GN 614.1 sind Konstruktionselemente, die den Einsatz von federnden Druckstücken GN 614 vereinfachen.
In den Formen R, L und B werden nur „leere“ Druckstückhalter (ohne Druckstück) geliefert die dann mit allen anderen Ausführungen von GN 614-6 und GN 614-8 der Formen KD, MS und NI verwendet werden können.
Technische Daten
| Bohrungsdurchmesser d1 | 6 |
|---|
| Form | B - Befestigung beidseitig, ohne Druckstück |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d3 für Senkschraube DIN 7991 | 3,2 |
|---|
| d32 für Senkschraube DIN 7991 | M 3 |
|---|
| d4 | 3 |
|---|
| b | 8,5 |
|---|
| h1 | 4,25 |
|---|
| h2 | 3,2 |
|---|
| l1 | 7,5 |
|---|
| l2 | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,003 kg |
|---|

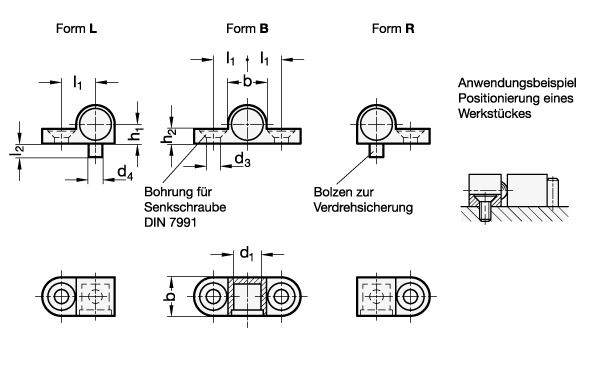

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 614.1 |
|---|
| Bestellbezeichnung | GN 614.1-6-B |
|---|
| EAN | 4045525312494 |
|---|
| Ganter-Bezeichnung | Druckstückhalter, für federnde Druckstücke GN 614, Zink-Druckguss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 79070000 |
|---|
| eCl@ss 5.1.4 | 21130692 |
|---|
