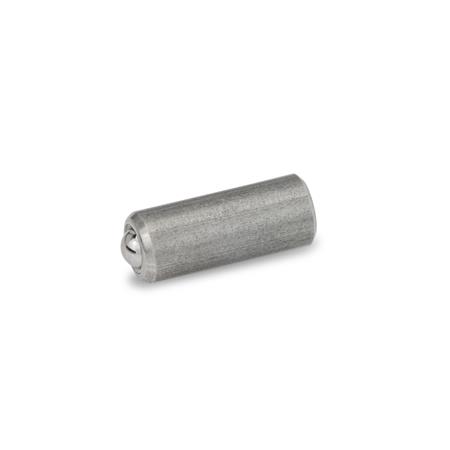

Federnde Druckstücke GN 614.8 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet.
Die Kugel ist in einer Kunststoffschale frei beweglich gelagert, was ein Abrollen ermöglicht und damit generell das Rastverhalten optimiert. Vor allem aber wird dadurch der Verschleiß am Gegenstück minimiert.
Eine weitere Eigenschaft dieser Druckstücke ist, dass die Kunststofflagerung eine elektrische Isolierung bewirkt.
Zur Befestigung genügt eine einfache Aufnahmebohrung, in welche die Druckstücke eingesteckt und bei Bedarf zusätzlich durch Kleben gesichert werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Außendurchmesser d1 | 8 |
|---|
| d2 | 4,5 |
|---|
| Länge l | 18 |
|---|
| w Federweg | 1,5 |
|---|
| Federdruck in N ≈ Anfang | 18,8 |
|---|
| Ende | 31,7 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,004 kg |
|---|

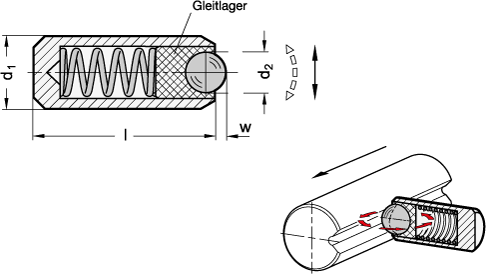

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 614.8 |
|---|
| Bestellbezeichnung | GN 614.8-8-NI |
|---|
| EAN | 4045525418400 |
|---|
| Ganter-Bezeichnung | Federnde Druckstücke, Edelstahl, ohne Gewinde, Kugel gleitgelagert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
