Edelstahl-Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Bolzendurchmesser d1 | 6 |
|---|
| Rastweg l1 | 6 |
|---|
| Form | BK - ohne Rastsperre, mit Kontermutter |
|---|
| Farbe | RT - rot, RAL 3000, matt |
|---|
| d2 | M 12 x 1,5 |
|---|
| d3 | 23 |
|---|
| k | 20 |
|---|
| l2 | 48 |
|---|
| l3 | 22 |
|---|
| l4 | 6 |
|---|
| sw | 14 |
|---|
| Federdruck in in N ≈ Anfang | 6,5 |
|---|
| Ende | 19 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,038 kg |
|---|

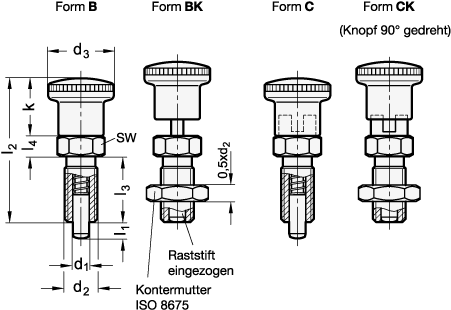

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 817 |
|---|
| Bestellbezeichnung | GN 817-6-6-BK-NI-RT |
|---|
| EAN | 4045525871298 |
|---|

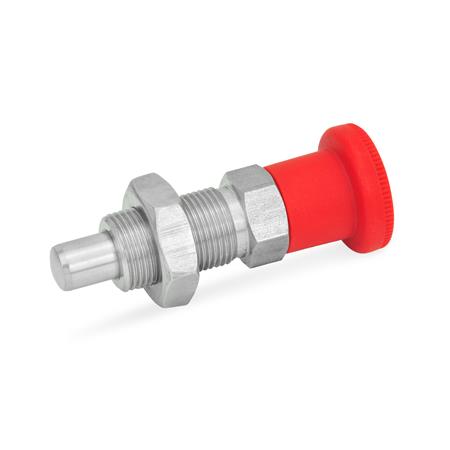

| Ganter-Bezeichnung | Edelstahl-Rastbolzen mit rotem Knopf |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
