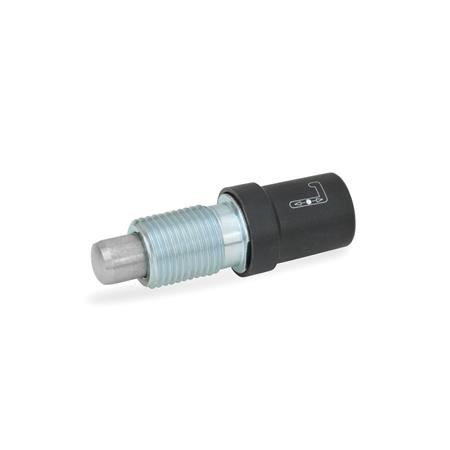

Unbetätigt ist der Raststift der Verriegelungsbolzen GN 816 vorstehend. Zum Einziehen wird er gegen die Federkraft bewegt und in der Endstellung durch Drehen um 90° gehalten.
Die Form der Führungskurve sichert den Raststift gegen ein unbeabsichtigtes Zurückstellen.
Bei Knopfbetätigung (Form AR / ARK) weist die sichtbare rote Abdeckhülse optisch auf den Verriegelungszustand hin: Raststift nicht vorstehend.
In der Ausführung mit Schlüsselbetätigung (Form B / BK) ist zum Bewegen des Raststiftes ein Schlüssel erforderlich. Bei dieser Sicherheitsvariante erschwert eine Abdeckhülse darüber hinaus ein unbefugtes Herausschrauben des Verriegelungsbolzens. Außerdem vermeidet die Abdeckhülse eine Funktionsstörung durch Verschmutzung.
Technische Daten
| Bolzendurchmesser d1 | 10 |
|---|
| Aufnahmegewinde d2 | M 16 x 1,5 |
|---|
| Form | B - mit Schlüsselbetätigung, Abdeckhülse schwarz, ohne Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 18 |
|---|
| d5 | 17 |
|---|
| d6 | 20 |
|---|
| l2 | 10 |
|---|
| l3 | 22 |
|---|
| l5 | 48 |
|---|
| sw | 16 |
|---|
| Federdruck in N ≈ Anfang | 14 |
|---|
| Ende | 38 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,070 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 816 |
|---|
| Bestellbezeichnung | GN 816-10-M16X1,5-B |
|---|
| EAN | 4045525069596 |
|---|
| Ganter-Bezeichnung | Verriegelungsbolzen, Raststift vorstehend |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
