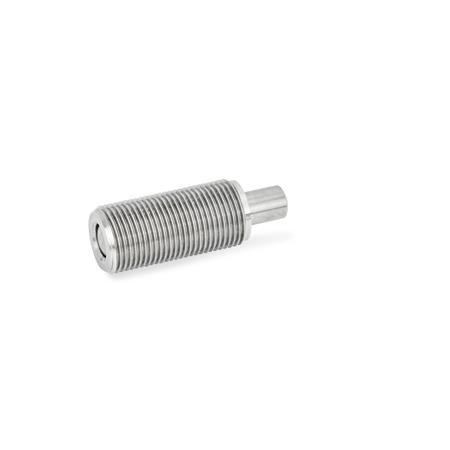

Bei Edelstahl-Federbolzen GN 313 ist der Bolzen in der unbetätigten Stellung nicht vorstehend.
Er kann von Hand bzw. bei den Formen D und DK mechanisch (Pneumatikzylinder, Kurvenscheibe etc.) betätigt werden und steht dann nur für die Dauer der Betätigung vor.
Mit Hilfe des Innengewindes bei Kennziffer 2 an der Druckseite können z.B. Sonderdruckbolzen oder ein Gestänge betätigt werden.
Die als Zubehör erhältlichen Schraubendreher GN 613.1 verkürzen die Montagezeit und erleichtern das Gegenhalten beim Kontern. Der Schraubendreher wird dazu seitlich zwischen Knopf und Führung eingeschoben und greift dann in den Schlitz der Führung ein.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Bolzendurchmesser d1 | 10 |
|---|
| Form | D - ohne Kontermutter, ohne Knopf |
|---|
| Kennziffer | 1 - Bolzen ohne Innengewinde |
|---|
| d2 | M 20 x 1,5 |
|---|
| l1 | 11 |
|---|
| l2 | 43 |
|---|
| l4 ≈ | 57 |
|---|
| Federdruck in N Anfang | 18 |
|---|
| Ende | 43 |
|---|
| Artikel-Nr. Schraubendreher | 613.1-10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,085 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 313 |
|---|
| Bestellbezeichnung | GN 313-10-D-1-NI |
|---|
| EAN | 4045525743373 |
|---|
| Ganter-Bezeichnung | Federbolzen, Edelstahl / Kunststoff-Knopf |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
