Rastbolzen mit Rastsperre GN 607.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Die Rastbolzen GN 607.1 zeichnen sich durch eine kleine Bauhöhe aus. Die extrem niedrigen GN 909 erweitern die Anbaumöglichkeiten. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Bolzendurchmesser d1 | 8 |
|---|
| Form | A - ohne Kontermutter |
|---|
| b | 4,5 |
|---|
| d2 | M 16 x 1,5 |
|---|
| d3 | 31 |
|---|
| e ≈ | 21,9 |
|---|
| l1 | 54 |
|---|
| l2 | 8 |
|---|
| l3 | 12 |
|---|
| l4 | 6 |
|---|
| l5 | 3 |
|---|
| sw | 19 |
|---|
| Federdruck in N ≈ Anfang | 15 |
|---|
| Ende | 29 |
|---|
| Axiale Belastbarkeit in N | 500 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,060 kg |
|---|

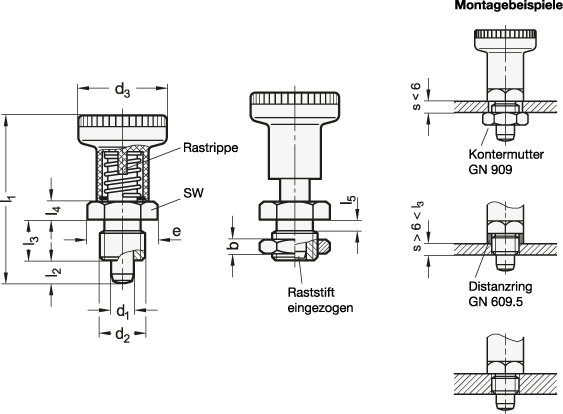

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 607.1 |
|---|
| Bestellbezeichnung | GN 607.1-8-A-ST |
|---|
| EAN | 4045525308855 |
|---|
| Ganter-Bezeichnung | Rastbolzen, Stahl / Kunststoff-Knopf |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
