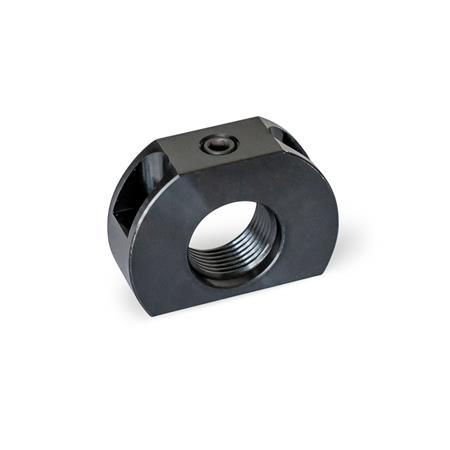

Haltestücke GN 612.1, Stahl – Ganter GN 612.1-M12X1,5-B

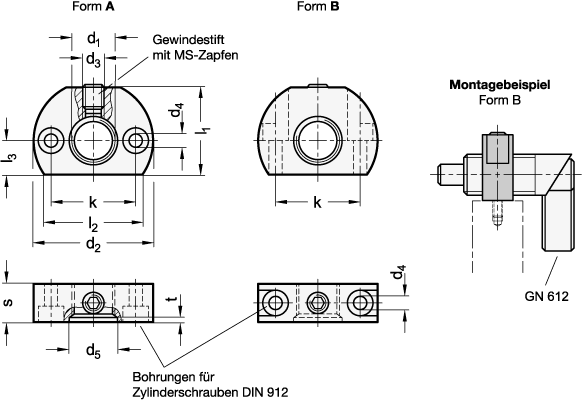

Maßzeichnung Ganter GN 612.1-M12X1,5-B
Preview: Haltestücke GN 612.1, Stahl – Ganter GN 612.1-M12X1,5-B
Preview: Maßzeichnung Ganter GN 612.1-M12X1,5-B
Haltestücke GN 612.1, Stahl
Haltestücke GN 612.1, Stahl – Ganter GN 612.1-M12X1,5-B
Maßzeichnung Ganter GN 612.1-M12X1,5-B
Mobile Preview: Haltestücke GN 612.1, Stahl – Ganter GN 612.1-M12X1,5-B
Mobile Preview: Maßzeichnung Ganter GN 612.1-M12X1,5-B

Haltestücke GN 612.1, Stahl

Art.Nr.:
612.1-M12X1,5-B
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Haltestücke GN 612.1 sind eine Montagehilfe für Rastbolzen (z.B. GN 817), sowie für Rastriegel GN 612, GN 712 und GN 712.1.

    Außerdem können sie Positionierbuchsen GN 412.2 zur Positionierung des Raststiftes eines Rastbolzens oder Rastriegels aufnehmen.

    Technische Daten

    Aufnahmegewinde d1M 12 x 1,5
    FormB - Befestigungsbohrung senkrecht zum Rastriegel
    WerkstoffST - Stahl
    d232
    d3M 5
    d44,5
    d512,2
    k21
    l122
    l2 ≈26,5
    l39
    s12
    t3
    RoHSJa
    Gewicht0,030 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 612.1
    BestellbezeichnungGN 612.1-M12X1,5-B
    EAN4045525311374
    Ganter-BezeichnungHaltestücke, Stahl
    BestelleinheitStück
    Zolltarifnummer73269098
    eCl@ss 5.1.490909090
