Edelstahl-Haltestücke GN 612.1 stellen eine Montagehilfe für Rastriegel GN 612 und Kurvenrastriegel GN 712 / GN 712.1 dar und erweitern deren Anwendungsbereich. Sie können auch für Rastbolzen GN 613-6, GN 613-8 und GN 613-10 verwendet werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Aufnahmegewinde d1 | M 20 x 1,5 |
|---|
| Form | B - Befestigungsbohrung senkrecht zum Rastriegel |
|---|
| d2 | 46 |
|---|
| d3 | M 8 |
|---|
| d4 | 5,5 |
|---|
| d5 | 20,2 |
|---|
| k | 32 |
|---|
| l1 | 33 |
|---|
| l2 ≈ | 37 |
|---|
| l3 | 13 |
|---|
| s | 15 |
|---|
| t | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,100 kg |
|---|

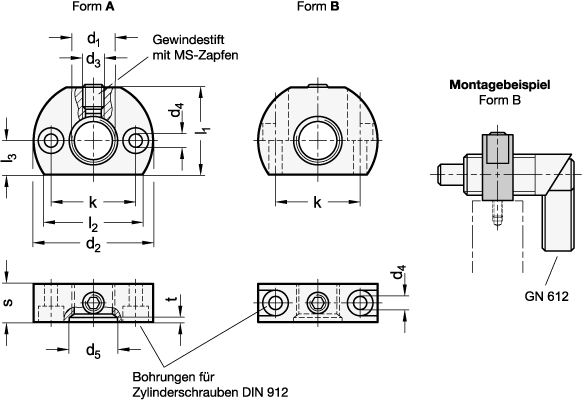

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 612.1 |
|---|
| Bestellbezeichnung | GN 612.1-M20X1,5-B-NI |
|---|
| EAN | 4045525559967 |
|---|
| Ganter-Bezeichnung | Edelstahl-Haltestücke |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
