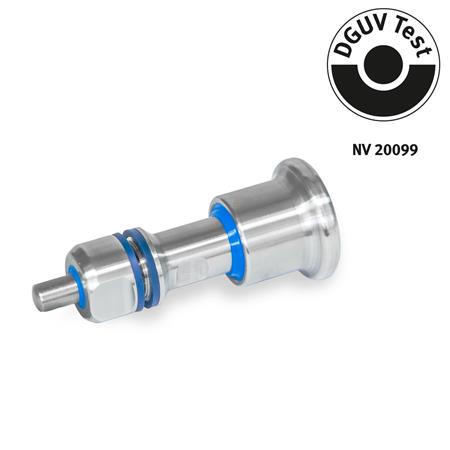

Rastbolzen GN 8170 sind nach den Richtlinien der DGUV Test zertifiziert und erfüllen durch die zusätzliche Dichtmutter Hygieneanforderungen auf der Knopf- und Bolzenseite (Vollhygiene).
Abstreifer zwischen Knopf und Führung bzw. Führung und Stift sowie Dichtringe an Führung und Dichtmutter halten die Rastmechanik dicht. Gleichzeitig verhindern die hohe Oberflächengüte (Ra < 0,8 µm) und die totraumfreie Befestigung das Anhaften von Schmutz bzw. erleichtern die Reinigung.
Rastbolzen mit Rastsperre Form C werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Durchgangsbohrungen am Gehäuse müssen rechtwinklig, gratfrei und ohne Fase ausgeführt werden. Dadurch wird die Funktion der Dichtringe sichergestellt.
Technische Daten
| d1 Stift Bohrung | 6 |
|---|
| Form | B - ohne Rastsperre |
|---|
| Kennzeichen | VH - Knopf- und Bolzenseite in Hygienic Design (Vollhygiene) |
|---|
| Werkstoff (Dichtring) | H - H-NBR |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 35 |
|---|
| d3 | 16 |
|---|
| d4 | 18 |
|---|
| d5 | 22,8 |
|---|
| d6 | 22 |
|---|
| l1 | 6 |
|---|
| l2 | 27,5 |
|---|
| l3 | 50,5 |
|---|
| l4 | 14,5 |
|---|
| k | 29 |
|---|
| s Klemmlänge min. | 1,5 |
|---|
| max. | 4 |
|---|
| sw1 | 14 |
|---|
| sw2 | 18 |
|---|
| Federdruck in N ≈ Anfang | 20 |
|---|
| Ende | 36 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,208 kg |
|---|

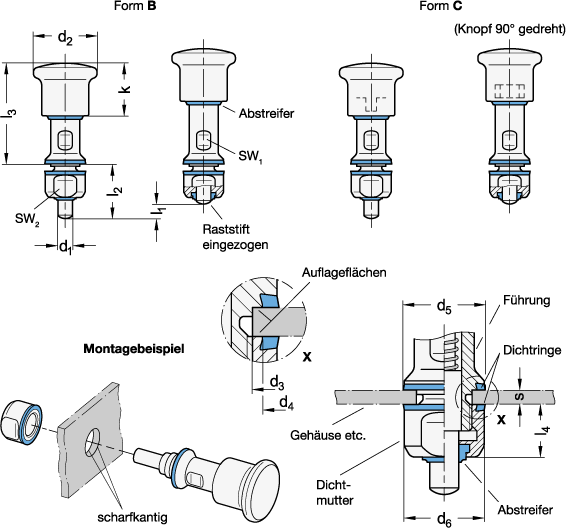

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 8170 |
|---|
| Bestellbezeichnung | GN 8170-6-B-VH-H |
|---|
| EAN | 4045525575660 |
|---|
| Ganter-Bezeichnung | Rastbolzen, Edelstahl, DGUV-zertifiziert, Knopf- und Bolzenseite in Hygienic Design (Vollhygiene) |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
