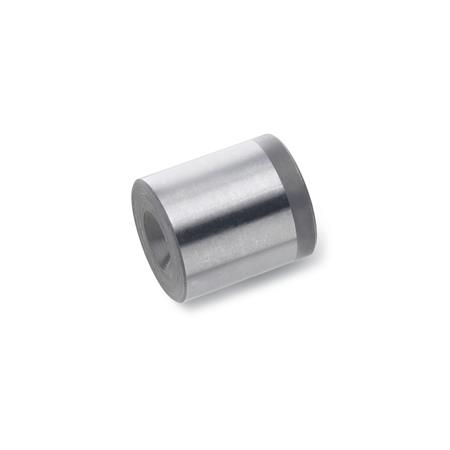

Raststücke GN 249.1 werden in Verbindung mit federnden Druckstücken eingesetzt, wenn eine verschleißarme und genaue Arretierung erforderlich ist.
Um ein optimales Rastverhalten der federnden Druckstücke zu erzielen, sollte der maximale Abstand a zwischen Raststück und federndem Druckstück nicht überschritten werden. Berechnet wird der maximale Abstand a aus der Differenz zwischen dem Federweg w des ausgewählten Druckstücks und der Eindringtiefe s der Kugel in die Senkung.
Insbesondere empfiehlt sich ihre Verwendung bei Druckstücken mit verstärktem Federdruck.
Technische Daten
| d1 | 16 |
|---|
| d2 | 7,5 |
|---|
| Werkstoff | ST - Stahl |
|---|
| l1 | 18 |
|---|
| l2 | 2,5 |
|---|
| s ≈ Eindringtiefe der Kugel in die Senkung bei d0 GN 615 GN 615.2 GN 615.3 GN 615.5 GN 815 GN 815.1 | M 16 = 1,7 |
|---|
| GN 614 GN 614.2 GN 614.5 | Ø 12 = 1,7 |
|---|
| GN 614.3 | Ø 12 = 1,7 |
|---|
| GN 615.1 GN 615.4 | M 20 = 1,7 |
|---|
| GN 616 GN 616.1 | M 20 = 1,7 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,027 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 249.1 |
|---|
| Bestellbezeichnung | GN 249.1-16-7,5 |
|---|
| EAN | 4045525538184 |
|---|
| Ganter-Bezeichnung | Raststücke, Stahl, für federnde Druckstücke |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
