Edelstahl-Rastbolzen GN 818 zeichnen sich vor allem durch die verwendeten Werkstoffe aus, sodass die Rastbolzen in besonders aggressiven Umgebungen eingesetzt werden können.
Rastbolzen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Technische Daten
| Werkstoff | A4 - Edelstahl |
|---|
| d1 Stift Bohrung | 10 |
|---|
| l1 | 12 |
|---|
| Form | C - mit Kunststoff-Knopf, ohne Kontermutter |
|---|
| d2 | M 16 x 1,5 |
|---|
| d3 | 28 |
|---|
| k1 | 24 |
|---|
| l2 | 58 |
|---|
| l3 | 26 |
|---|
| l4 | 8 |
|---|
| sw | 17 |
|---|
| Federdruck in N ≈ Anfang | 7,5 |
|---|
| Ende | 32 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,070 kg |
|---|

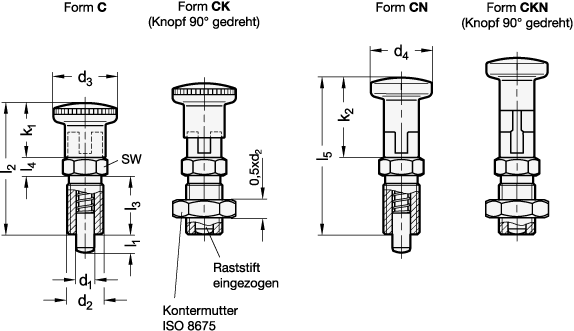

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 818 |
|---|
| Bestellbezeichnung | GN 818-10-12-C-A4 |
|---|
| EAN | 4045525574366 |
|---|
| Ganter-Bezeichnung | Edelstahl-Rastbolzen, Werkstoff Nr. 1.4401 (A4), mit Rastsperre |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
