Federnde Edelstahl-Druckstücke GN 815.1 werden zur Arretierung sowie als An- und Abdruckstifte verwendet.
Durch den Bund ergibt sich eine definierte Einbauposition.
Technische Daten
| Gewinde d1 | M 5 |
|---|
| Form | NIS - Edelstahl, verstärkter Federdruck |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 3 |
|---|
| d3 | 8 |
|---|
| l1 | 10 |
|---|
| l2 | 4 |
|---|
| l3 | 8,2 |
|---|
| w Federweg | 0,9 |
|---|
| sw | 2,5 |
|---|
| Federdruck in N ≈ normal (Form NI) Anfang | 8 |
|---|
| Ende | 14 |
|---|
| Federdruck in N ≈ verstärkt (Form NIS) Anfang | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,002 kg |
|---|

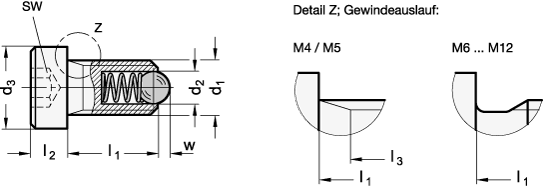

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 815.1 |
|---|
| Bestellbezeichnung | GN 815.1-M5-NIS |
|---|
| EAN | 4045525749375 |
|---|
| Ganter-Bezeichnung | Federnde Edelstahl-Druckstücke mit Kugel, mit Bund, mit Innensechskant |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181562 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
