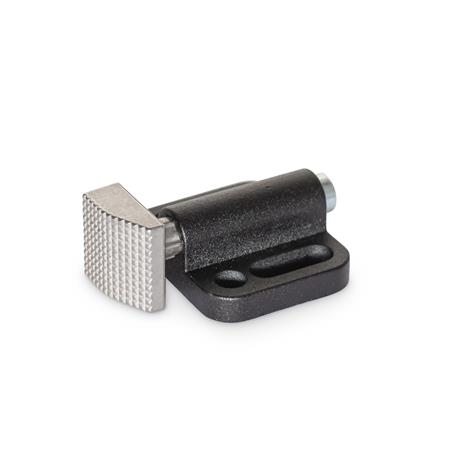

Seitendruckstücke GN 415 sind kompakt aufgebaut und bieten maximale Flexibilität beim Spannen und Halten von Bauteilen. Diverse Druckstückausführungen sowie zwei unterschiedliche Federkräfte stehen zur Auswahl.
Je nach Einbaulage bieten die Seitendruckstücke einen Niederzugeffekt, der innerhalb der Höhe h2 wirkt. Die Befestigung erfolgt über Bohrungen oder Langlöcher.
Die Seitendruckstücke werden montiert geliefert. Bei Bedarf kann die Einbaulage des Druckstückschiebers nachträglich gemäß Skizze beliebig um 4x90° gedreht werden. Bei der Montage der Ausführung KG sollte das im Kunststoffschieber geformte Gewinde wiederverwendet und das Anzugsdrehmoment begrenzt werden.
Technische Daten
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b1 | 22 |
|---|
| Form | B3 - Keil, rechts |
|---|
| Kennziffer | 1 - normaler Federdruck |
|---|
| Ausführung | NR - Edelstahl, geriffelt |
|---|
| b2 | 7 |
|---|
| d | 3,3 |
|---|
| h1 | 1 |
|---|
| h2 | 6 |
|---|
| k | 4 |
|---|
| l1 | 16,5 |
|---|
| l2 ≈ | 2,8 |
|---|
| l3 | 4,8 |
|---|
| l4 ≈ | 2,4 |
|---|
| m1 | 14 |
|---|
| m2 | 4 |
|---|
| m3 | 8 |
|---|
| m4 | 4,5 |
|---|
| s | 10 |
|---|
| Federdruck F in N ≈ normal (Kennziffer 1) Anfang | 8 |
|---|
| Ende | 11 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,011 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 415 |
|---|
| Bestellbezeichnung | GN 415-ZD-22-B3-NR-1 |
|---|
| EAN | 4045525581142 |
|---|
| Ganter-Bezeichnung | Seitendruckstücke |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
