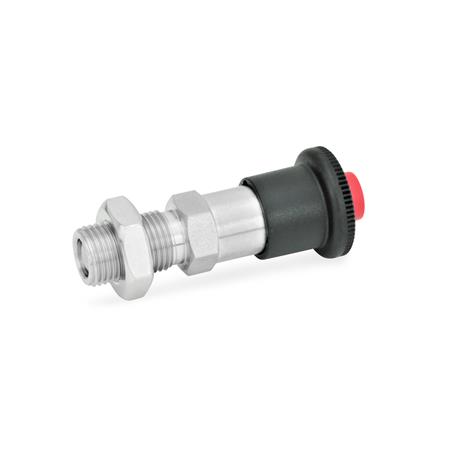

Edelstahl-Rastbolzen GN 414.1 mit Klick-Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf beim Einziehen des Stiftes auf seine Endposition durch ein deutlich hörbares „Klick“ eingerastet.
Nur durch axiales Drücken des roten Druckknopfs, kann die Rastsperre aufgehoben werden, so dass der Raststift per Federkraft wieder in seine Ausgangsposition zurück fährt.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Bolzendurchmesser d1 | 8 |
|---|
| Rastweg l1 | 12 |
|---|
| Form | AK - mit Kontermutter |
|---|
| d2 | M 16 x 1,5 |
|---|
| d3 | 30 |
|---|
| e | 21,9 |
|---|
| l2 ≈ | 59,5 |
|---|
| l3 | 26 |
|---|
| l4 | 8 |
|---|
| sw | 19 |
|---|
| Federdruck in N ≈ Anfang | 8,5 |
|---|
| Ende | 28 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,080 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 414.1 |
|---|
| Bestellbezeichnung | GN 414.1-8-12-AK-NI |
|---|
| EAN | 4045525095427 |
|---|
| Ganter-Bezeichnung | Edelstahl-Rastbolzen, mit Klick-Rastsperre, Entsperren über Druckknopf |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
