Bei Rastriegeln GN 721 wird der Raststift durch eine 180°-Drehung des Riegels (auf Anschlag) eingezogen.
Bei symmetrischer Anordnung von Rastriegeln erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige, nämlich gleiche Bestätigungsrichtung des Riegels.
Technische Daten
| Bolzendurchmesser d1 | 6 |
|---|
| Aufnahmegewinde d2 | M 12 x 1,5 |
|---|
| Form | LBK - Riegel linkssteigend, mit Kunststoffkappe, mit Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 12 |
|---|
| l1 | 47 |
|---|
| l2 | 8 |
|---|
| l3 | 26 |
|---|
| l4 | 26 |
|---|
| l5 | 32 |
|---|
| Federdruck in N ≈ Anfang | 8 |
|---|
| Ende | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,038 kg |
|---|

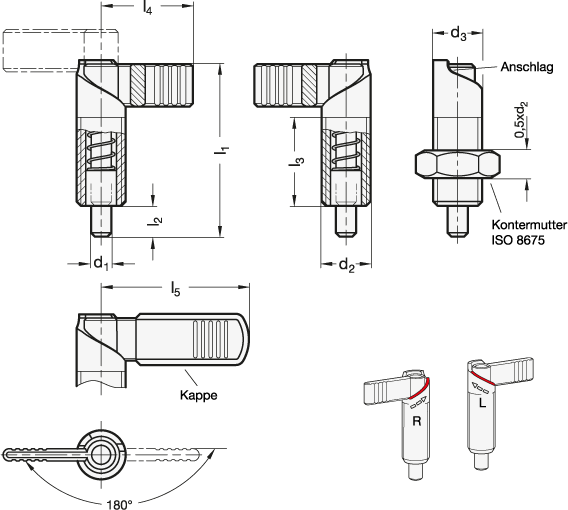

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 721 |
|---|
| Bestellbezeichnung | GN 721-6-M12X1,5-LBK |
|---|
| EAN | 4045525127869 |
|---|
| Ganter-Bezeichnung | Rastriegel, Stahl, ohne Rastfunktion |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
