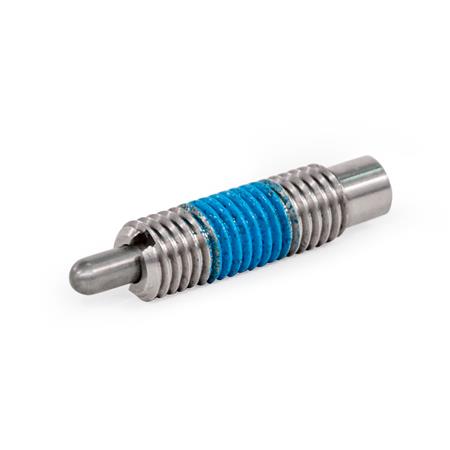

Federnde Druckstücke GN 611 werden als Auswerfer, An- und Abdruckstifte in der Blechverarbeitung, sowie als Dämpfungselement verwendet.
Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 611.5-M ... ein spezieller Schraubendreher lieferbar (siehe Tabelle).
Technische Daten
| Gewinde d1 | M 16 |
|---|
| Federweg w | 50 |
|---|
| Form | LN - Edelstahl, normaler Federdruck |
|---|
| d2 | 8 |
|---|
| d3 | 13,4 |
|---|
| l1 | 148 |
|---|
| l2 | 35 |
|---|
| sw Innensechskant | 6 |
|---|
| Federdruck in N ≈ normal (Form L / LN) Anfang | 7 |
|---|
| Ende | 43 |
|---|
| Artikel-Nr. Schraubendreher | 611.5-M16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,117 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 611 |
|---|
| Bestellbezeichnung | GN 611-M16-50-LN |
|---|
| EAN | 4045525749702 |
|---|
| Ganter-Bezeichnung | Federnde Druckstücke, lange Ausführung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
