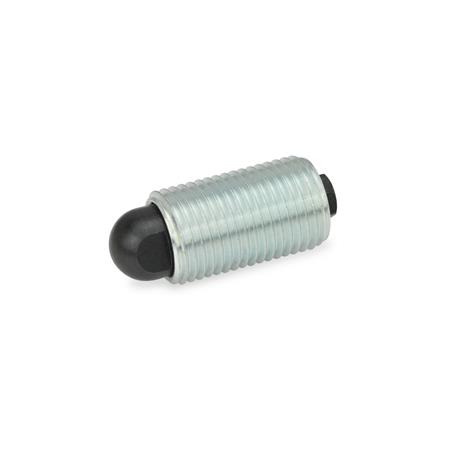

Federelemente GN 513 sind Universaldruckstücke, die zur Arretierung ebenso eingesetzt werden können, wie zur Positionierung oder zum Klemmen mit Federkraft. Dabei kann der Federbolzen als Druck- oder Zugstift benutzt werden, er ist gegen Verdrehen gesichert.
In das Innengewinde an der Zugseite des Federstiftes kann z.B. eine Zugstange oder auch ein Bedienungsknopf eingeschraubt werden.
Die Ausführung mit Innengewinde an der Druckseite des Bolzens (Form I) dient zur Aufnahme von Sonderdruckbolzen.
Das Federelement kann über den Sechskant an der Zugseite bzw. die Schlüsselfläche an der Druckseite des Bolzens eingeschraubt werden.
Technische Daten
| d1 | M 16 x 1,5 |
|---|
| Form | H - Halbkugel, Stahl |
|---|
| Kennziffer | 1 - normaler Federdruck |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 12 |
|---|
| d3 | M 5 |
|---|
| d4 | 8,8 |
|---|
| e | 7,8 |
|---|
| l1 | 38 |
|---|
| l2 | 27 |
|---|
| l3 | 3 |
|---|
| l4 | 8 |
|---|
| r | 6 |
|---|
| s1 | 7 |
|---|
| s2 | 10 |
|---|
| s3 | 6 |
|---|
| t min. | 10 |
|---|
| Federdruck in N ≈ normal (Kennziffer 1) Anfang | 25 |
|---|
| Ende | 71 |
|---|
| Federdruck in N ≈ verstärkt (Kennziffer 2) Anfang | 45 |
|---|
| Ende | 125 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,030 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 513 |
|---|
| Bestellbezeichnung | GN 513-M16X1,5-H-1 |
|---|
| EAN | 4045525268319 |
|---|
| Ganter-Bezeichnung | Federelemente |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 21130600 |
|---|
