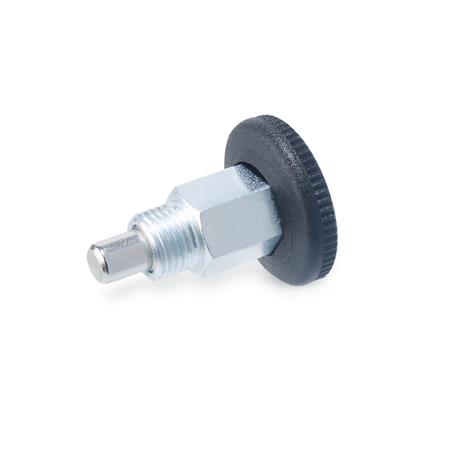

Miniraster GN 822.1 zeichnen sich durch kleinste Baumaße aus. Sie sind konzipiert zur Befestigung in dünnen Wandungen.
Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 90° gedreht werden, wodurch er mittels Rastsperre in eingezogener" Position gehalten wird."
Technische Daten
| Bolzendurchmesser d1 | 6 |
|---|
| Form | B - ohne Rastsperre |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | M 10 x 1 |
|---|
| d3 | 25 |
|---|
| l1 | 34 |
|---|
| Rastweg | 7 |
|---|
| l3 | 7 |
|---|
| l4 min. | 4,5 |
|---|
| sw | 12 |
|---|
| Federdruck in N ≈ Anfang | 5 |
|---|
| Ende | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,022 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 822.1 |
|---|
| Bestellbezeichnung | GN 822.1-6-B-ST |
|---|
| EAN | 4045525642577 |
|---|
| Ganter-Bezeichnung | Miniraster, Rastmechanik offen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
