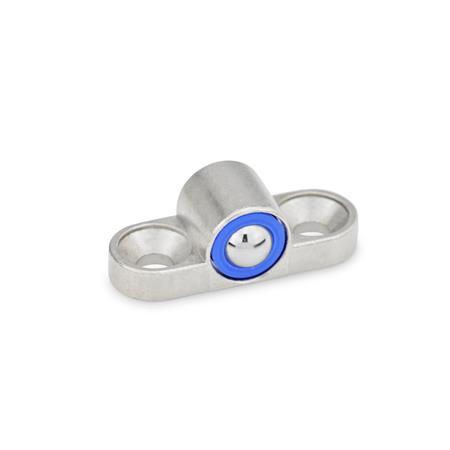

Seitendruckstücke GN 614.1 werden zur Arretierung, sowie als An- oder Abdrückelemente verwendet. Die einfache Befestigung mittels einer bzw. zwei Senkschrauben macht den Einsatz auch möglich, wo eine Aufnahmebohrung mit dem Toleranzfeld H7 für das Druckstück von der Größe und der Herstellbarkeit her nicht möglich wäre
Seitendruckstücke GN 614.1 bestehen aus einem Druckstückhalter und einem federnden Edelstahl-Druckstück GN 614 der Form KU.
Technische Daten
| Bohrungsdurchmesser d1 | 6 |
|---|
| Form | BKU - Befestigung beidseitig, mit Druckstück |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d2 Kugel-Ø | 5 |
|---|
| d3 für Senkschraube DIN 7991 | 3,2 |
|---|
| d32 | M 3 |
|---|
| d4 | 3 |
|---|
| b | 8,5 |
|---|
| h1 | 4,25 |
|---|
| h2 | 3,2 |
|---|
| l1 | 7,5 |
|---|
| l2 | 3 |
|---|
| w Federweg | 1,6 |
|---|
| Federdruck in N ≈ Anfang | 6,5 |
|---|
| Ende | 13 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,004 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 614.1 |
|---|
| Bestellbezeichnung | GN 614.1-6-BKU |
|---|
| EAN | 4045525862852 |
|---|
| Ganter-Bezeichnung | Seitendruckstücke, Zink-Druckguss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 79070000 |
|---|
| eCl@ss 5.1.4 | 21130692 |
|---|
