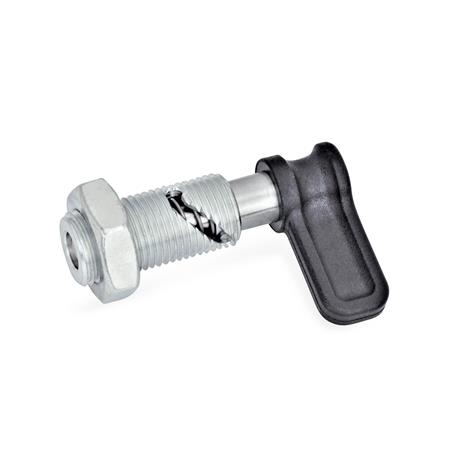

Kurven-Rastriegel GN 712.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 90° bzw. 120° im Uhrzeigersinn wird der Raststift über eine Führungskurve ausgefahren.
Je nach Ausführung der Kurve geht der Raststift durch die Druckfeder wieder in die Ausgangstellung zurück (Form A), wird in ausgefahrener Stellung gehalten (Form R) oder zusätzlich gegen unbeabsichtigtes Zurückstellen gesichert (Form S). Bei dieser Sicherheitsvariante muss zum Bewegen des Raststiftes, der Riegel zunächst axial aus der Rastkerbe gedrückt werden.
Technische Daten
| Bolzendurchmesser d1 | 6 |
|---|
| Aufnahmegewinde d2 | M 16 x 1,5 |
|---|
| Form | RK - mit Rastsperre, mit Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 16 |
|---|
| l1 ≈ | 60 |
|---|
| l2 Form A / AK Form R / RK | 8 |
|---|
| Form S / SK | 6 |
|---|
| l3 min. | 35 |
|---|
| l4 | 32 |
|---|
| Federdruck in N ≈ Anfang | 7 |
|---|
| Ende | 16,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,060 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 712.1 |
|---|
| Bestellbezeichnung | GN 712.1-6-M16X1,5-RK |
|---|
| EAN | 4045525496712 |
|---|
| Ganter-Bezeichnung | Kurven-Rastriegel, Raststift eingezogen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
