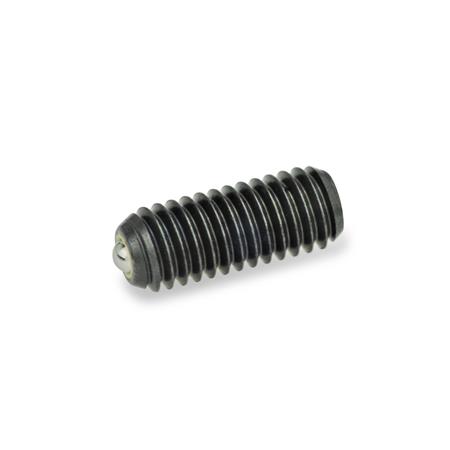

Federnde Druckstücke GN 615.9 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet.
Die Kugel ist in einer Kunststoffschale frei beweglich gelagert, was ein Abrollen ermöglicht und damit generell das Rastverhalten optimiert. Vor allem aber wird dadurch der Verschleiß am Gegenstück minimiert.
Eine weitere Eigenschaft dieser Druckstücke ist, dass die Kunststofflagerung eine elektrische Isolierung bewirkt.
Technische Daten
| Gewinde d1 | M 12 |
|---|
| Form | K - Stahl, normaler Federdruck |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 6,5 |
|---|
| Länge l | 26 |
|---|
| w Federweg | 2,3 |
|---|
| sw | 6 |
|---|
| Federdruck in N ≈ normal (Form K) Anfang | 26 |
|---|
| verstärkt (Form KS) Anfang | 39,5 |
|---|
| Ende | 77,3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,011 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 615.9 |
|---|
| Bestellbezeichnung | GN 615.9-M12-K |
|---|
| EAN | 4045525423541 |
|---|
| Ganter-Bezeichnung | Federnde Druckstücke, Kugel gleitgelagert, mit Innensechskant, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
