Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.

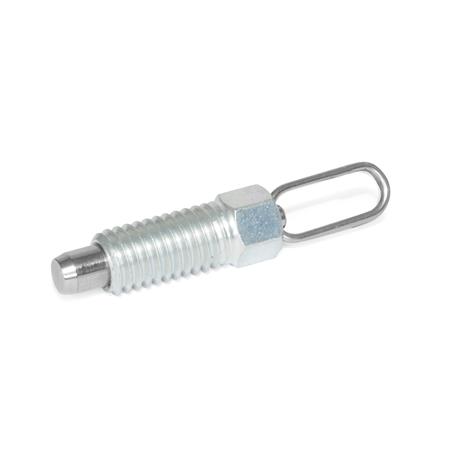

Die Form A mit Zugring lässt sich an unzugänglichen Stellen per Finger betätigen. Sollen die Rastbolzen an per Hand nicht erreichbaren Stellen verbaut werden, lässt sich die Form D mit Zugöse aus der Ferne betätigen. Dies ist z.B. mit einem Halteseil GN 111.2 möglich.
Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
Technische Daten
| Bolzendurchmesser d1 | 8 |
|---|
| Aufnahmegewinde d2 | M 16 x 1,5 |
|---|
| Form | D - mit Zugöse, ohne Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 30 |
|---|
| d4 | 11,8 |
|---|
| e | 19,6 |
|---|
| l1 | 71 |
|---|
| l2 | 8 |
|---|
| l3 | 24 |
|---|
| l4 | 9 |
|---|
| l5 min. | 20,5 |
|---|
| l6 | 66,9 |
|---|
| l7 | 25,9 |
|---|
| sw | 17 |
|---|
| max. Anzugsmoment in Nm | 80 |
|---|
| Federdruck in N≈ Anfang | 6 |
|---|
| Ende | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,051 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 717 |
|---|
| Bestellbezeichnung | GN 717-8-M16X1,5-D-ST |
|---|
| EAN | 4045525131392 |
|---|
| Ganter-Bezeichnung | Rastbolzen, Stahl, mit Zugring / Zugöse, ohne Rastsperre |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
