Rastriegel GN 612.10 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.
Technische Daten
| Bolzendurchmesser d1 | 12 |
|---|
| Bolzenlänge l2 | 12 |
|---|
| Außendurchmesser d2 | 20 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| h1 | 10 |
|---|
| h2 | 4,5 |
|---|
| k | 32 |
|---|
| l1 | 57 |
|---|
| l3 | 12 |
|---|
| l4 | 37 |
|---|
| l5 | 45 |
|---|
| s | 20 |
|---|
| Federdruck in N ≈ Anfang | 21 |
|---|
| Ende | 58 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,130 kg |
|---|

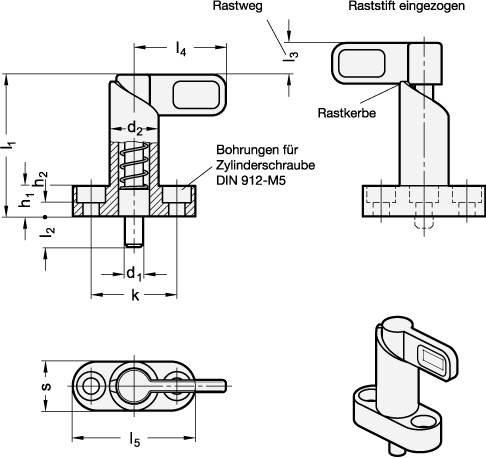

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 612.10 |
|---|
| Bestellbezeichnung | GN 612.10-12-12-20-SW |
|---|
| EAN | 4045525967588 |
|---|
| Ganter-Bezeichnung | Rastriegel mit Anschraubflansch |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
