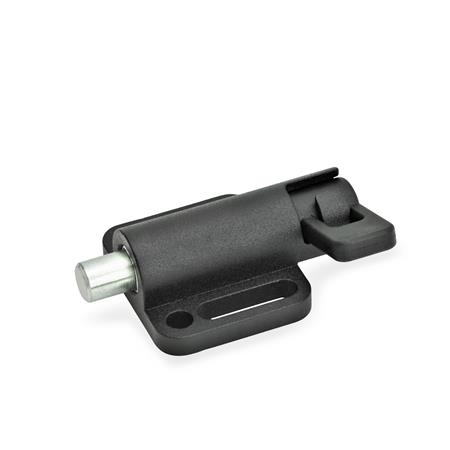

Der Raststift der Federriegel GN 416 wird axial, durch Ziehen des Riegels bewegt. Die Bedienung von der Oberseite kann bei entsprechenden Einbausituationen von großem Vorteil sein.
In der Form S ist der Raststift gegen Verdrehen gesichert. Bei Federriegeln GN 416 in Form R1 und Form L1 kann der Raststift in der Ausgangstellung gegen ungewolltes Bewegen und in der eingezogenen Position mittels Rastkerbe verriegelt gehalten werden.
Der Anschraubbereich ist so dimensioniert, dass Unterlegscheiben ISO 7092 verwendet werden können.
Technische Daten
| Bolzendurchmesser d | 10 |
|---|
| Flanschbreite b1 | 46 |
|---|
| Form | L1 - Verriegelung / Rastsperre, durch Linksdrehung |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b2 | 40 |
|---|
| b3 | 20 |
|---|
| b4 | 6,4 |
|---|
| h1 | 11 |
|---|
| h2 | 6 |
|---|
| k1 | 33 |
|---|
| k2 | 6,5 |
|---|
| k3 | 14,5 |
|---|
| k4 | 19 |
|---|
| l1 | 59 |
|---|
| l2 min. | 12 |
|---|
| l3 | 17 |
|---|
| Federdruck in N ≈ Anfang | 8 |
|---|
| Ende | 23 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,132 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 416 |
|---|
| Bestellbezeichnung | GN 416-10-46-L1 |
|---|
| EAN | 4045525907812 |
|---|
| Ganter-Bezeichnung | Federriegel, Führung Zink-Druckguss / Raststift Stahl, mit Anschraubflansch |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
