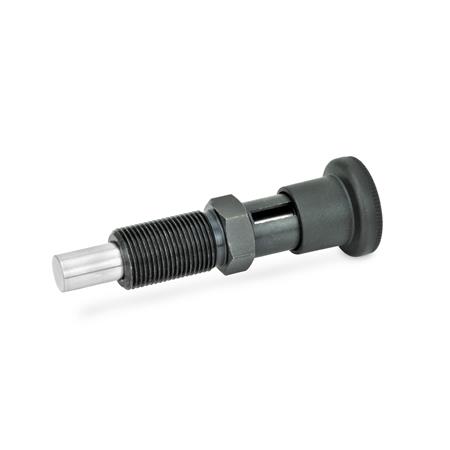

Rastbolzen GN 817.8 sind so konzipiert, dass Sonderausführungen der Raststifte auch bei kleinen Stückzahlen wirtschaftlich realisiert werden können.
Die Raststifte können nach Bedarf bearbeitet oder gemäß obenstehender Zeichnung selbst hergestellt werden. Die Montage erfolgt mittels Senkschraube und kann daher beliebig oft erfolgen. Alle Teile werden im unmontierten Set geliefert.
Die Form C / CK wird dann eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Bolzendurchmesser d1 | 10 |
|---|
| Rastweg l1 | 12 |
|---|
| Form | C - mit Rastsperre, ohne Kontermutter |
|---|
| l2 max. Hub | 14 |
|---|
| d2 | M 16 x 1,5 |
|---|
| d3 | 28 |
|---|
| d4 | 7,5 |
|---|
| d5 | M 4 |
|---|
| k | 24 |
|---|
| l3 | 30 |
|---|
| l4 | 58 |
|---|
| l5 | 26 |
|---|
| l6 | 8 |
|---|
| l7 | 39,2 |
|---|
| l8 | 25,4 |
|---|
| t | 8 |
|---|
| sw | 17 |
|---|
| Federdruck in N≈ Anfang | 9,5 |
|---|
| Ende | 38 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,080 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 817.8 |
|---|
| Bestellbezeichnung | GN 817.8-10-12-C-ST |
|---|
| EAN | 4045525964235 |
|---|
| Ganter-Bezeichnung | Rastbolzen, demontierbar |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
