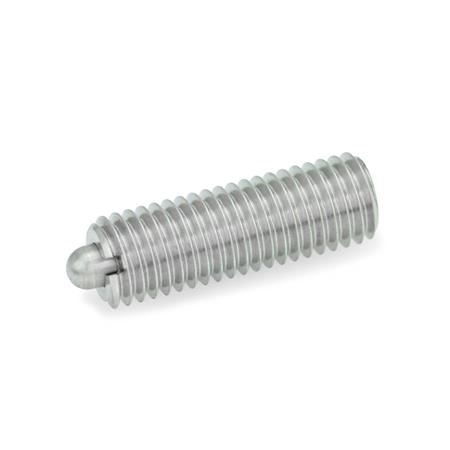

Federnde Edelstahl-Druckstücke GN 616.1 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet. Durch die Dichtung wird das Eindringen von Flüssigkeit und Schmutz verhindert.
Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 611.5 ein spezieller Schraubendreher lieferbar (siehe Tabelle).
Technische Daten
| Gewinde d1 | M 12 |
|---|
| Form | SN - Edelstahl, normaler Federdruck |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 6 |
|---|
| Länge l | 35 |
|---|
| w Federweg | 4 |
|---|
| Ende | 50 |
|---|
| Artikel-Nr. für Schraubendreher | 611.5-M12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,020 kg |
|---|

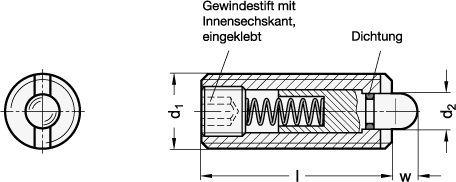

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 616.1 |
|---|
| Bestellbezeichnung | GN 616.1-M12-SN |
|---|
| EAN | 4045525418875 |
|---|
| Ganter-Bezeichnung | Federnde Edelstahl-Druckstücke, mit abgedichtetem Bolzen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
