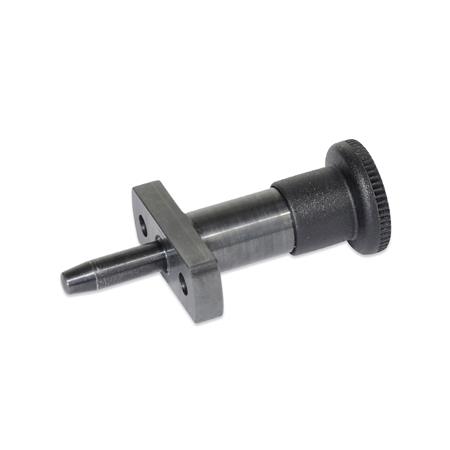

Rastbolzen GN 817.5 ermöglichen sehr präzise Positionierungen. Die Führung übernehmen Positionierbuchsen DIN 172 / 179 mit zylindrischer Bohrung. Die eigentliche Rastbohrung wird mit Positionierbuchsen GN 172.1 / 179.1 mit konischen Bohrungen ausgestattet.
Durch die konische Form des Raststiftes / der Rastbohrung wird die Positionierung nahezu spielfrei und dadurch sehr genau.
Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Technische Daten
| Bolzendurchmesser d1 | 6 |
|---|
| Länge l1 | 18 |
|---|
| Form | C - mit Rastsperre |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 Rastweg | 9 |
|---|
| l3 | 9 |
|---|
| b | 13 |
|---|
| d2 | 23 |
|---|
| d3 | 4,3 |
|---|
| d4 | 34 |
|---|
| k | 23 |
|---|
| l4 | 45 |
|---|
| l5 | 6 |
|---|
| l6 | 25 |
|---|
| l7 | 7 |
|---|
| l8 min. | 9 |
|---|
| max. | 10 |
|---|
| l9 | 17,5 |
|---|
| Federdruck in N ≈ Anfang | 6 |
|---|
| Ende | 25 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,046 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 817.5 |
|---|
| Bestellbezeichnung | GN 817.5-6-18-C |
|---|
| EAN | 4045525125520 |
|---|
| Ganter-Bezeichnung | Rastbolzen, mit Präzisionspositionierung, Raststift konisch |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
