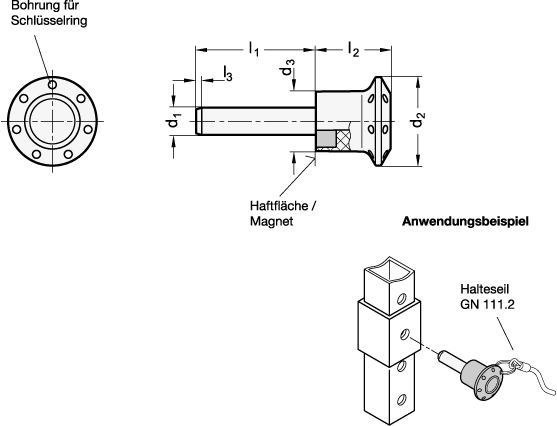

Maßzeichnung Ganter GN 124.1-6-22
Preview: Steckbolzen GN 124.1, Edelstahl, mit Axialsicherung (magnetisch) – Ganter GN 124.1-6-22
Preview: Maßzeichnung Ganter GN 124.1-6-22
Steckbolzen GN 124.1, Edelstahl, mit Axialsicherung (magnetisch)
Steckbolzen GN 124.1, Edelstahl, mit Axialsicherung (magnetisch) – Ganter GN 124.1-6-22
Maßzeichnung Ganter GN 124.1-6-22
Mobile Preview: Steckbolzen GN 124.1, Edelstahl, mit Axialsicherung (magnetisch) – Ganter GN 124.1-6-22
Mobile Preview: Maßzeichnung Ganter GN 124.1-6-22

Steckbolzen GN 124.1, Edelstahl, mit Axialsicherung (magnetisch)

Art.Nr.:
124.1-6-22
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Steckbolzen GN 124.1 werden zum schnellen Fixieren, Verbinden und Sichern verschiedenster Bauelemente aus magnetischen Werkstoffen eingesetzt.

    An der Unterseite des Knopfs ist ein Neodym-Magnet eingelassen, der den Bolzen in axialer Richtung in der eingesteckten Position hält. Gute Oberflächen und rechtwinklig dazu angeordnete Steckbohrungen begünstigen den magnetischen Fluss woraus sich sehr gute axiale Haltekräfte ergeben.

    Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

    Technische Daten

    Bolzendurchmesser d16
    Spannlänge l122
    WerkstoffNI - Edelstahl
    d226
    d317,5
    l222
    l31,3
    Aufnahmebohrung6
    Axiale Magnet-Haltekraft in N ≈65
    RoHSJa
    Gewicht0,019 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 124.1
    BestellbezeichnungGN 124.1-6-22
    EAN4045525381285
    Ganter-BezeichnungSteckbolzen, Edelstahl, mit Axialsicherung (magnetisch)
    BestelleinheitStück
    Zolltarifnummer73182900
    eCl@ss 5.1.423100190
