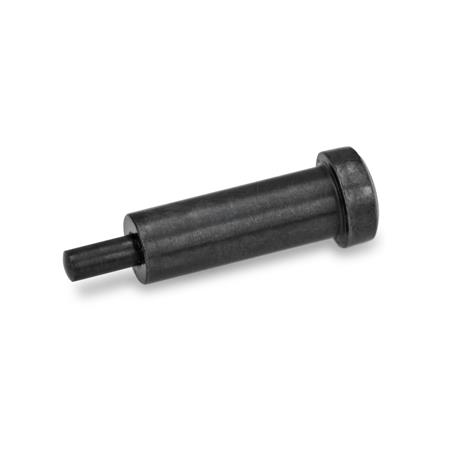

Federnde Druckstücke GN 614.6, ohne Gewinde, mit Bund – Ganter GN 614.6-6-K
Maßzeichnung Ganter GN 614.6-6-K
Preview: Federnde Druckstücke GN 614.6, ohne Gewinde, mit Bund – Ganter GN 614.6-6-K
Preview: Maßzeichnung Ganter GN 614.6-6-K
Federnde Druckstücke GN 614.6, ohne Gewinde, mit Bund
Federnde Druckstücke GN 614.6, ohne Gewinde, mit Bund – Ganter GN 614.6-6-K
Maßzeichnung Ganter GN 614.6-6-K
Mobile Preview: Federnde Druckstücke GN 614.6, ohne Gewinde, mit Bund – Ganter GN 614.6-6-K
Mobile Preview: Maßzeichnung Ganter GN 614.6-6-K

Federnde Druckstücke GN 614.6, ohne Gewinde, mit Bund

Art.Nr.:
614.6-6-K
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Federnde Druckstücke GN 614.6 werden vorwiegend im Werkzeugbau als gefederter Anschlag sowie für An- und Abdrückfunktionen verwendet.

    für die Aufnahmebohrung wird die Toleranz d1 H7 empfohlen.

    Technische Daten

    d16
    FormK - Stahl, normaler Federdruck
    d22,7
    d38
    l120
    l26
    l33,2
    w Federweg3,5
    Federdruck in N ≈ Anfang10
    Ende22
    RoHSJa
    Gewicht0,004 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 614.6
    BestellbezeichnungGN 614.6-6-K
    EAN4045525418332
    Ganter-BezeichnungFedernde Druckstücke, ohne Gewinde, mit Bund
    BestelleinheitStück
    Zolltarifnummer73182900
    eCl@ss 5.1.421130611
