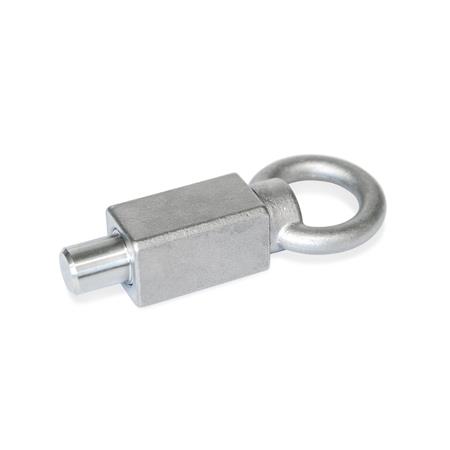

Bei Rastbolzen GN 722.4 wird der Raststift über den Zugring betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlängerten Zugstange mit Haken. Die Edelstahlausführung A4 ermöglicht den Einsatz in besonders aggressiven Umgebungen.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch nach dem Schweißen, dem Aufbringen einer Korrosionsschutzschicht oder bei Verschmutzung gewährleistet ist.
Zur Befestigung mittels Schweißen empfehlen sich besonders die Formen AU / RU in unmontiertem Zustand, um unerwünschte Gefügeveränderungen durch Erwärmung an Feder und Bolzen zu vermeiden. Die Montage des Rastbolzens erfolgt in diesem Fall erst nach der Oberflächenbehandlung der verschweißten Führung.
Technische Daten
| Werkstoff | A4 - Edelstahl-Feinguss |
|---|
| Bolzendurchmesser d1 | 12 |
|---|
| Vierkant s (Form A / AU) | 20 |
|---|
| Form | AU - Vierkant, mit Zugring, unmontiert |
|---|
| Bolzendurchmesser | 12 |
|---|
| d3 | 36 |
|---|
| d4 | 7 |
|---|
| l1 ≈ | 70 |
|---|
| l2 | 14 |
|---|
| l3 | 35 |
|---|
| l4 | 52 |
|---|
| sw | 2 |
|---|
| Federdruck in N ≈ Anfang | 14 |
|---|
| Ende | 35 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,139 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 722.4 |
|---|
| Bestellbezeichnung | GN 722.4-12-20-AU-A4 |
|---|
| EAN | 4045525586345 |
|---|
| Ganter-Bezeichnung | Rastbolzen, Edelstahl, zum Anschweißen, ohne Rastsperre |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
