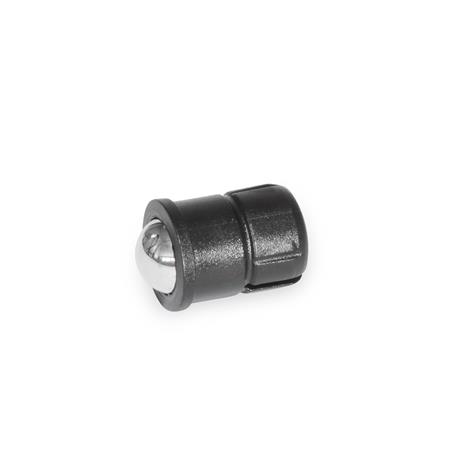

Federnde Druckstücke GN 614.5 werden zur Arretierung, sowie als An- und Abdruckstifte verwendet.
Durch die geometrische Form der Kunststoff-Hülse wird eine Selbstklemmung erreicht, die Bohrungstoleranzen bis zu 0,2 mm ausgleicht. Außerdem erlaubt sie eine Montage von Hand und erleichtert einen Überkopf-Einbau.
Technische Daten
| Außendurchmesser d1 | 10 |
|---|
| Werkstoff | KU - Kunststoff / Edelstahl |
|---|
| d2 | 8 |
|---|
| d3 | 11 |
|---|
| d4 | 10 |
|---|
| l1 | 13,5 |
|---|
| l2 | 1,5 |
|---|
| w | 2,4 |
|---|
| Ende | 22,3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,003 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 614.5 |
|---|
| Bestellbezeichnung | GN 614.5-10-KU |
|---|
| EAN | 4045525974647 |
|---|
| Ganter-Bezeichnung | Federnde Druckstücke, zum Einpressen, mit Kugel |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 21130611 |
|---|
