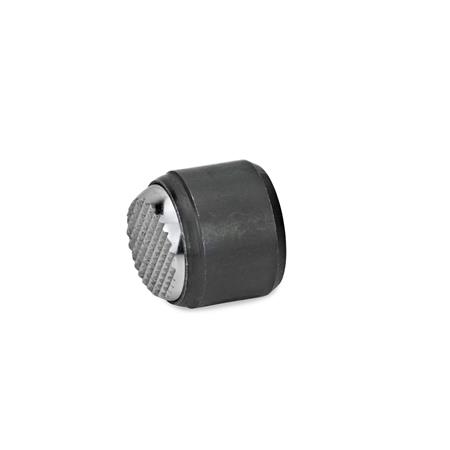

Pendelelemente GN 709.2 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden.
Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann.
Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.
Technische Daten
| Außendurchmesser d1 | 28 |
|---|
| Form | RR - Druckfläche geriffelt, mit selbsttätiger Rückstellung |
|---|
| Werkstoff | ST - Stahl |
|---|
| Gewinde | M 5 |
|---|
| d3 | 20 |
|---|
| d4 Kugel-Ø | 25 |
|---|
| d5 Aufnahmebohrung | 28 |
|---|
| Form RR | 34 |
|---|
| Form BR / RR | 6 |
|---|
| Statische Belastbarkeit max. in kN | 90 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,150 kg |
|---|

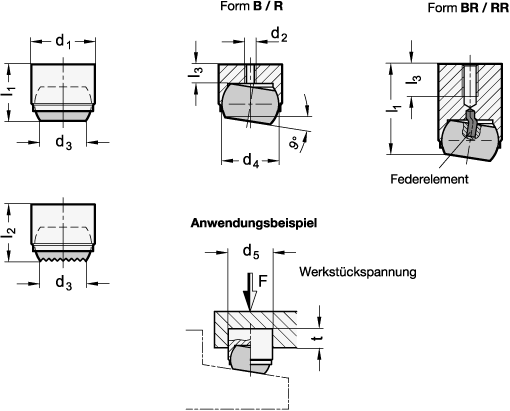

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 709.2 |
|---|
| Bestellbezeichnung | GN 709.2-28-RR |
|---|
| EAN | 4045525417427 |
|---|
| Ganter-Bezeichnung | Pendelelemente, mit Innengewinde, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84662020 |
|---|
| eCl@ss 5.1.4 | 21029090 |
|---|
