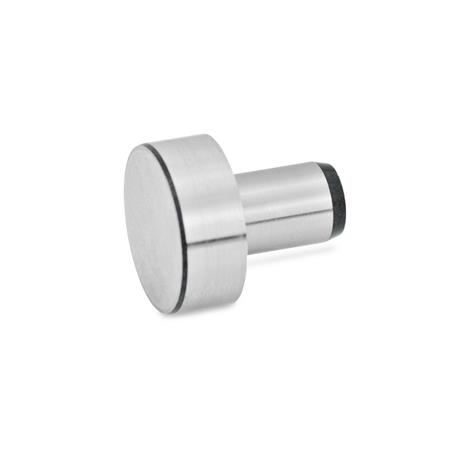

Auflagebolzen DIN 6321 – Ganter DIN 6321-10-6-A

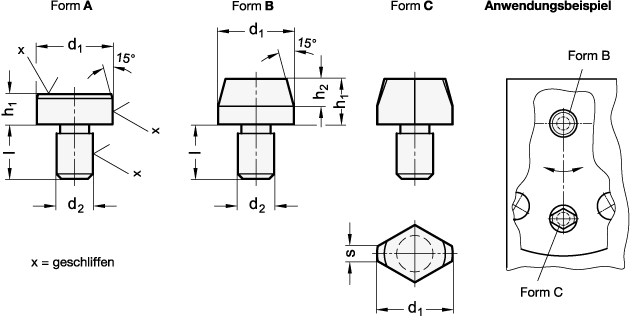

Maßzeichnung Ganter DIN 6321-10-6-A
Preview: Auflagebolzen DIN 6321 – Ganter DIN 6321-10-6-A
Preview: Maßzeichnung Ganter DIN 6321-10-6-A
Auflagebolzen DIN 6321
Auflagebolzen DIN 6321 – Ganter DIN 6321-10-6-A
Maßzeichnung Ganter DIN 6321-10-6-A
Mobile Preview: Auflagebolzen DIN 6321 – Ganter DIN 6321-10-6-A
Mobile Preview: Maßzeichnung Ganter DIN 6321-10-6-A

Auflagebolzen DIN 6321

Art.Nr.:
6321-10-6-A
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Auf den Merkzettel
    Beschreibung

    Aufnahmebolzen DIN 6321 werden zum Positionieren in Bohrungen eingesetzt. Dabei hilft die abgeflachte Ausführung (Form C) beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist das Fixieren von zu positionierenden Teilen in nur eine Richtung.

    Im übrigen können die Formen A und B auch als Auflage, also Anschlag oder als Fuß verwendet werden.

    Technische Daten

    Durchmesser d110
    Höhe h16
    FormA - Auflagebolzen, niedrig
    WerkstoffST - Stahl
    d26
    Länge l9
    RoHSJa
    Gewicht0,005 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilDIN 6321
    BestellbezeichnungDIN 6321-10-6-A
    EAN4045525619692
    Ganter-BezeichnungAufnahme-/ Auflagebolzen
    BestelleinheitStück
    Zolltarifnummer73269098
    eCl@ss 5.1.423100190
