Mit Rastgelenksets GN 187.6 lassen sich Rastköpfe GN 187.5 zu Rastgelenken kombinieren. Die Zentrierbuchse ermöglicht durch den Sechskantbund, der formschlüssig das Mitdrehen verhindert, ein einfaches und zügiges Montieren. Im gelösten Zustand bildet die Buchse bzw. Zugmutter die Achse, welche die Rastköpfe zentrisch zueinander positioniert.
Durch die Verwendung der Druckfedern GN 187.2 werden die Rastköpfe beim Lösen sicher voneinander getrennt.
Die Formen E und K werden bei Anwendungen eingesetzt, die häufiges und werkzeugloses Verstellen der Rastgelenke erfordern.
Technische Daten
| d1 Rastkopf GN 187.5 | 27 |
|---|
| Form | S - mit Zylinderschraube DIN 912 |
|---|
| d2 | 9 |
|---|
| d4 | M 6 |
|---|
| h1 | 16 |
|---|
| h5 | 4,6 |
|---|
| s | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,012 kg |
|---|

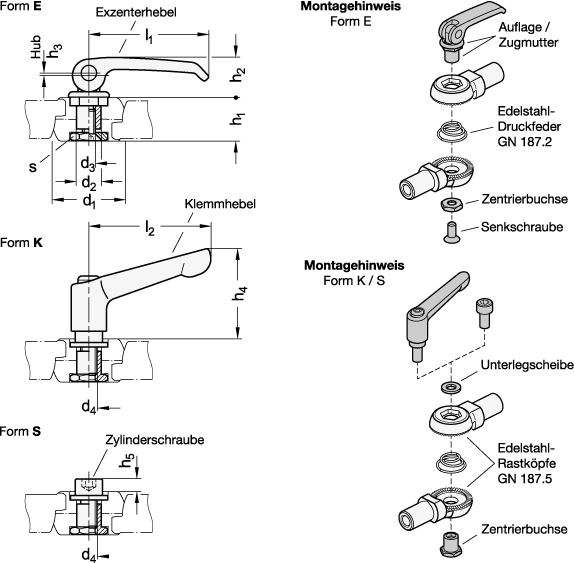

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 187.6 |
|---|
| Bestellbezeichnung | GN 187.6-27-S |
|---|
| EAN | 4045525069121 |
|---|
| Ganter-Bezeichnung | Rastgelenksets für Rastköpfe GN 187.5 |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73259990 |
|---|
| eCl@ss 5.1.4 | 23099090 |
|---|
