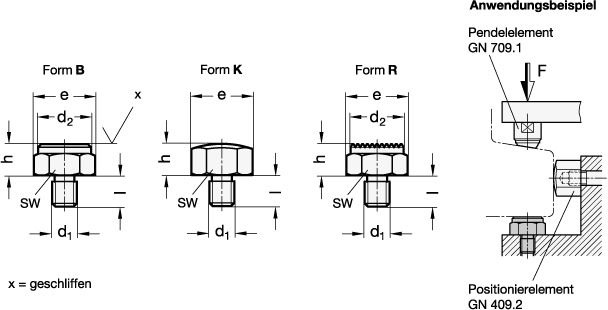

Maßzeichnung Ganter GN 409.1-10-M10-B
Preview: Positionierelemente mit Gewindezapfen GN 409.1 – Ganter GN 409.1-10-M10-B
Preview: Maßzeichnung Ganter GN 409.1-10-M10-B
Positionierelemente mit Gewindezapfen GN 409.1
Positionierelemente mit Gewindezapfen GN 409.1 – Ganter GN 409.1-10-M10-B
Maßzeichnung Ganter GN 409.1-10-M10-B
Mobile Preview: Positionierelemente mit Gewindezapfen GN 409.1 – Ganter GN 409.1-10-M10-B
Mobile Preview: Maßzeichnung Ganter GN 409.1-10-M10-B

Positionierelemente mit Gewindezapfen GN 409.1

Art.Nr.:
409.1-10-M10-B
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Positionierelemente GN 409.1 mit Gewindezapfen werden als Auflagen, Anschläge und Druckstücke verwendet.

    Technische Daten

    Höhe h10
    Gewinde d1M 10
    DruckflächenformB - Druckfläche plan
    WerkstoffST - Stahl
    Höhe19
    Länge l12
    sw19
    e Eckenmaß21,9
    RoHSJa
    Gewicht0,028 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 409.1
    BestellbezeichnungGN 409.1-10-M10-B
    EAN4045525635227
    Ganter-BezeichnungPositionierelemente mit Schraube
    BestelleinheitStück
    Zolltarifnummer73181582
    eCl@ss 5.1.423110101
