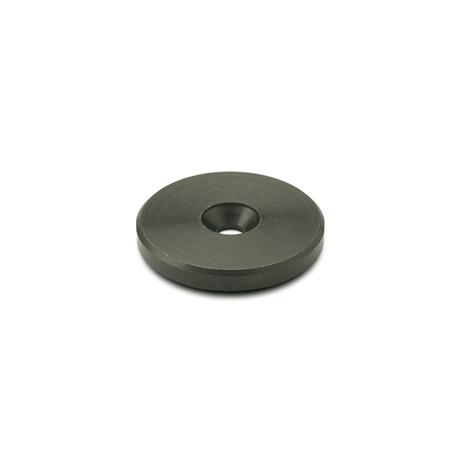

Vorlegescheiben GN 184 werden mit Senkschrauben DIN ISO 2009 und DIN 7991 an den Stirnflächen der Wellenenden befestigt und schließen diese als Bund ab.
Ein typisches Anwendungsbeispiel ist die axiale Befestigung von Handrädern mit Nabennut auf der Welle.
Technische Daten
| Außendurchmesser d1 | 25 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 5,3 |
|---|
| d3 | 10,3 |
|---|
| s | 3,5 |
|---|
| für Senkschrauben DIN 7991 DIN ISO 2009 | M 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,012 kg |
|---|

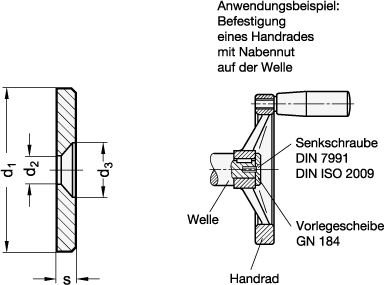

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 184 |
|---|
| Bestellbezeichnung | GN 184-25 |
|---|
| EAN | 4045525072299 |
|---|
| Ganter-Bezeichnung | Vorlegescheiben, Stahl, brüniert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182200 |
|---|
| eCl@ss 5.1.4 | 23090101 |
|---|
