Mit geteilten Stellringen GN 7072.2 werden z. B. Achsen an Gehäusen befestigt oder Räder und Scheiben auf Wellen montiert.
Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen. Im Gegensatz zu geschlitzten Stellringen können geteilte Stellringe auch radial montiert werden.
Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Außendurchmesser d1 | 55 |
|---|
| d2 | B 30 |
|---|
| Form | C - mit zwei Gewindebohrungen |
|---|
| d21 | B 28 |
|---|
| d22 | B 30 |
|---|
| b | 15 |
|---|
| d3 | M 6 |
|---|
| d6 | M 6 |
|---|
| m Bohrungsreihe 1 | 41,5 |
|---|
| Bohrungsreihe 2 | 42,5 |
|---|
| s | 3 |
|---|
| x ≈ max. Überstand Schraubenkopf | 0,5 |
|---|
| Verstellbarer Klemmhebel für d3 | 311-45-M6-18-SW |
|---|
| d2Filter | 28 |
|---|
| d2Filter2 | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,143 kg |
|---|

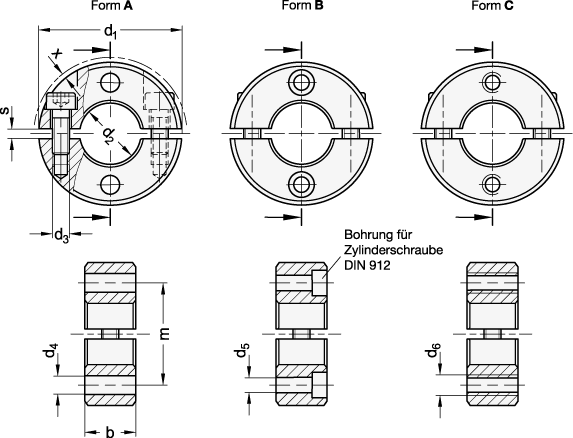

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7072.2 |
|---|
| Bestellbezeichnung | GN 7072.2-55-B30-NI-C |
|---|
| EAN | 4045525421073 |
|---|
| Ganter-Bezeichnung | Geteilte Stellringe, Edelstahl, mit Flanschbohrungen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269096 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
