Kugelscheiben und Kegelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen.

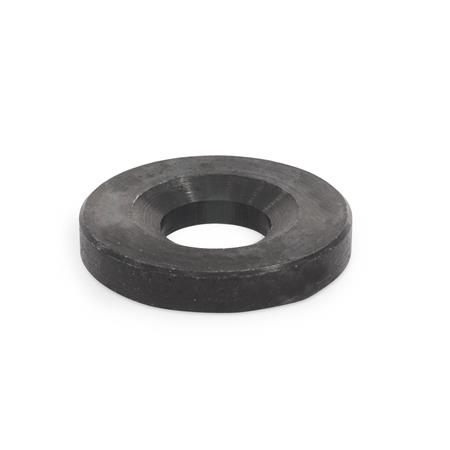

Die Kegelpfannen der Form G mit vergrößertem Außendurchmesser werden vorwiegend bei Langlöchern verwendet.
Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.
Technische Daten
| Bohrungsdurchmesser Form D / Form G d11 | 12 |
|---|
| Form | G - Kegelpfanne mit d~4~ > d~2~ |
|---|
| d4 | 30 |
|---|
| d5 | 18,5 |
|---|
| d6 Schraube | M 10 |
|---|
| h4 | 5 |
|---|
| h6 ≈ | 7,3 |
|---|
| max. übertragbare statische Schraubenkraft in kN | 26 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,020 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | DIN 6319 |
|---|
| Bestellbezeichnung | DIN 6319-12-G |
|---|
| EAN | 4045525324152 |
|---|
| Ganter-Bezeichnung | Kugelscheiben, Kegelpfannen, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182200 |
|---|
| eCl@ss 5.1.4 | 23099090 |
|---|
