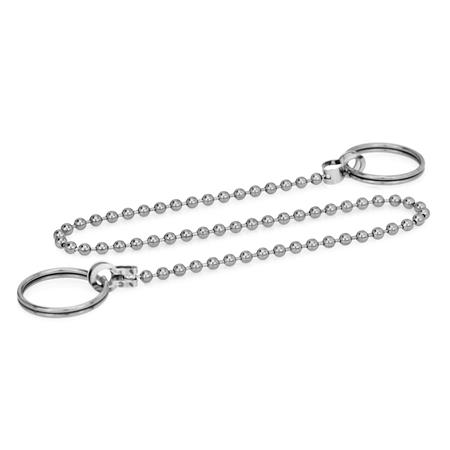

Kugelketten GN 111 werden hauptsächlich in Verbindung mit Kugelsperr- und Steckbolzen verwendet.
Dabei zeichnen sich die Kugelketten dadurch aus, dass sie keinerlei Steifigkeit aufweisen.
Die Schlüsselringe werden unmontiert geliefert, beide Ringe haben den gleichen Ø d1.
Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.
Optimal geeignet für Kugelsperrbolzen und Steckbolzen:
- GN 113.11, GN 113.12
für Bolzen Ø 5, Ø 6
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2, GN 214.3, GN 214.6
für Bolzen Ø 5, Ø 6, Ø 8
- GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2
für alle Bolzen
- GN 113.11, GN 113.12, GN 314
für Bolzen Ø 8, Ø 10, Ø 12
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2, GN 214.3, GN 214.6
für Bolzen Ø 10, Ø 12, Ø 16, Ø 20, Ø 25
- GN 113.11, GN 113.12, GN 314
für Bolzen Ø 16, Ø 20, Ø 25
Technische Daten
| Kettenlänge l | 500 |
|---|
| Ringdurchmesser d1 | 18 |
|---|
| Werkstoff | MS - Messing |
|---|
| d2 | 1,3 |
|---|
| Statische Belastbarkeit in N ≈ mit Schlüsselring | 90 |
|---|
| ohne Schüsselring | 180 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,015 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 111 |
|---|
| Bestellbezeichnung | GN 111-500-18 |
|---|
| EAN | 4045525019621 |
|---|
| Ganter-Bezeichnung | Kugelketten, Messing, mit zwei Schlüsselringen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 74198090 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
