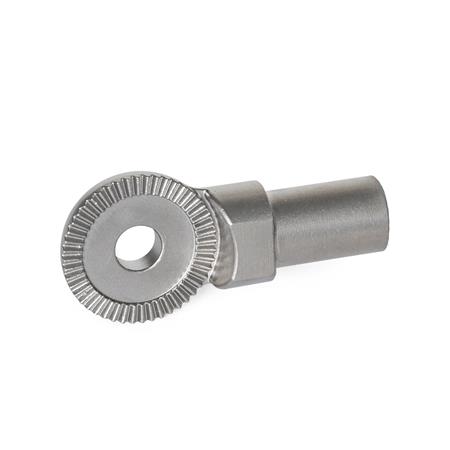

Rastköpfe GN 187.5, Edelstahl

Rastköpfe GN 187.5 lassen sich in Kombination mit Rastgelenksets GN 187.6 zu Rastgelenken aufbauen. Damit können z. B. Griffstangen und Halterohre oder Ablagen und Halterungen zueinander in definierten Winkeln verstellt und formschlüssig verbunden werden. Die Winkellage der Verzahnung ist auf die Anschlusselemente ausgerichtet, wodurch eine achsparallele oder rechtwinklige Anordnung gewährleistet wird. Die Zähnezahl von 48 / 60 ermöglicht eine Verstellung in 7,5° bzw. 6°-Schritten, woraus sich die in der separaten Tabelle aufgeführten Rastpositionen ergeben.

Durch Rastgelenksets zusammengehalten und zentriert lassen sich die verschiedenen Formen innerhalb der Nenngrößen d1 beliebig kombinieren. Druckfedern GN 187.2 können beim Montieren zwischen den Rastköpfen platziert werden und bewirken ein sicheres Trennen beim Lösen. Zusätzliche Konstruktionsmöglichkeiten ergeben sich durch die Kompatibilität der Rastköpfe mit Rastscheiben GN 187.4

Die Form E kann beim Anschweißen über die, zur Verzahnung ausgerichteten, Aufnahmebohrungen d8 mit Spann- oder Positionierstiften auf einfache Art am Gegenstück positioniert und befestigt werden.

Technische Daten

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

Artikeldaten
