Positionierstifte GN 771.1, zylindrisch, für Positionierbuchsen DIN 172 / DIN 179

Art.Nr.:
771.1-8-24-10
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Auf den Merkzettel
    Beschreibung

    Positionierstifte GN 771.1 werden in Verbindung mit Positionierbuchsen DIN 172 / DIN 179 eingesetzt.

    Die Wellentoleranz p6 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung. Der Zentrieransatz l3 erleichtert die Montage.

    Technische Daten

    Durchmesser d8
    Länge l124
    Teillänge l210
    WerkstoffST - Stahl
    l32
    RoHSJa
    Gewicht0,009 kg

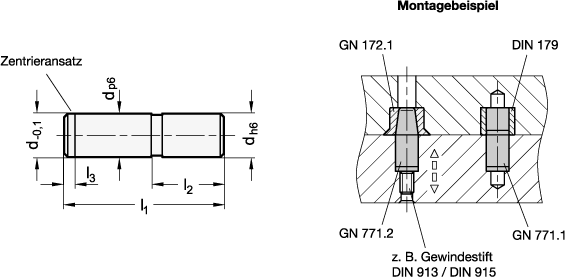

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 771.1
    BestellbezeichnungGN 771.1-8-24-10
    EAN4045525590298
    Ganter-BezeichnungPositionierstifte, zylindrisch, für Positionierbuchsen DIN 172 / DIN 179
    BestelleinheitStück
    Zolltarifnummer73182900
    eCl@ss 5.1.423100190
