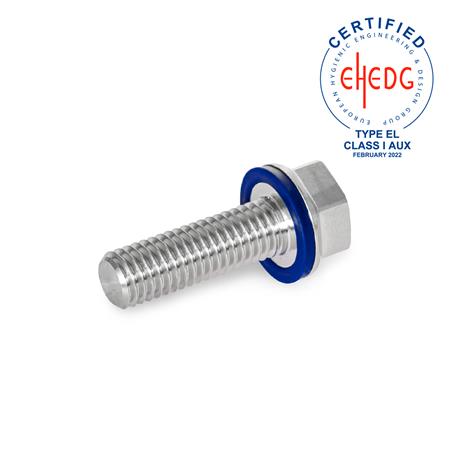

Schrauben GN 1581 mit niedrigem Kopf sind für den Einsatz in Hygienebereichen vorgesehen. Die Ausführungen mit Dichtring H und E sind zusätzlich nach den Richtlinien der EHEDG zertifiziert. Die gedichtete Flanschfläche ermöglicht eine totraumfreie Befestigung von Bauteilen. Die hohe Oberflächengüte sowie große Eckradien und geschlossene Flächen verhindern das Anhaften von Schmutz bzw. erleichtern die Reinigung.
Technische Daten
| d1 | M 10 |
|---|
| Länge l1 (mit Schaft) | 60 |
|---|
| Oberfläche | MT - mattiert (Ra < 0,8 µm) |
|---|
| Werkstoff (Dichtring) | H - H-NBR |
|---|
| Werkstoff | A4 - Edelstahl |
|---|
| d2 | 19 |
|---|
| d3 | 19,8 |
|---|
| k | 9,5 |
|---|
| l2 | 26 |
|---|
| sw | 16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,052 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1581 |
|---|
| Bestellbezeichnung | GN 1581-M10-60-MT-H |
|---|
| EAN | 4045525837393 |
|---|
| Ganter-Bezeichnung | Schrauben, Edelstahl, niedriger Kopf, Hygienic Design |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181575 |
|---|
| eCl@ss 5.1.4 | 23110101 |
|---|
